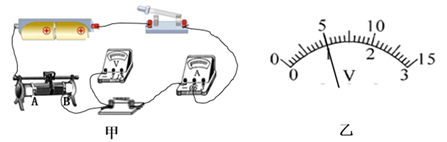

入库时间：2020-12-30用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω 2A”．
（1）请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压___________；
（2）滑片P移至阻值最大处，将5Ω电阻接入电路，闭合开关，移动滑片P发现，电压表有示数，电流表始终无示数，其原因可能是__________（只填序号）
A．R短路 B．R断路 C．滑动变阻器短路
（3）故障排除后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数：
（4）将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向________（选填“A”或“B”）端移动；
（5）若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω”5个电阻，你认为能供继续实验的电阻最多还有认为表中有______个；
（6）利用可选电阻继续实验，并得到结论：电压一定时，导体中的电流与导体的电阻成________比．
-
难度：
使用次数：108
入库时间：2020-12-30
在探究“电流与电阻的关系”的实验过程中，小明选择了
、
、
、
五个电阻进行实验，电路图如图甲所示。
请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大_______。
导线不能交叉
连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是______
填字母。A.电阻断路
电流表坏了
滑动变阻器短路
电阻短路
排除电路故障进行实验。为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到______的作用。实验中，当把的电阻换成
的电阻后，应把变阻器滑片向______填“左”或“右”滑动，同时眼睛盯住______才可能达到这个目的。
根据实验数据，作出
图象如图丙所示。根据实验目的分析图象可得出结论：______。 -
难度：
使用次数：103
入库时间：2020-12-30
东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验．
(1)探究导体中电流与导体电阻的关系．选用的定值电阻的阻止分别是5Ω、10Ω、15Ω、20Ω．

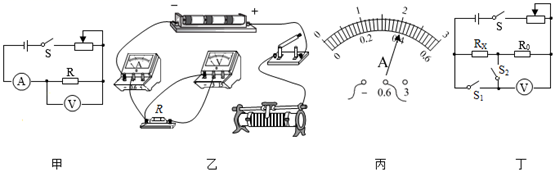

①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大（________________）
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____．
③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为_____A．
④断开开关S，把5Ω的电阻换成10Ω的电阻，再次闭合开关后，滑片应向______填“左”或“右”)端移动．
⑤在此实验中，滑动变阻器接入电路的阻值范围是_____．
(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图 (R0阻值已知)，来测量未知电阻Rx的阻值．
①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为U1．
②闭合S、S2，断开S1，滑动变阻器滑片的位置保持不变，电压表示数为U2．
③未知电阻的阻值Rx＝_____(用字母表示)．
-
难度：
使用次数：129
入库时间：2020-12-30
在“探究电流跟电压关系”的实验中：

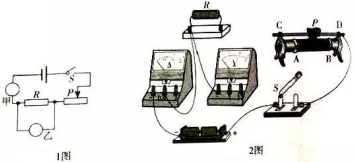

（1）如1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）
（2）用笔画线代替导线将2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）_____

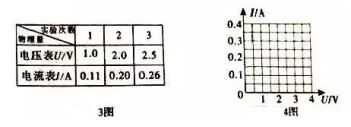

（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如3图表所示，请根据该图表中数据在4图中进行描点连线_____.
（4）对实验数据进行分析，归纳出结论是____________________________.
-
难度：
使用次数：165
入库时间：2020-12-30
小峻和小薇两位同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“20 Ω 2 A”的滑动变阻器R′、开关，导线和定值电阻R若干．
(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整_______．(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)
(2)连接电路时，开关必须______；连接完电路后，小薇发现电流表和电压表的位置互换了，如果闭合开关，则_______表(填“电压”或“电流”)的指针可能有明显偏转．
(3)排除故障后，他们先探究电流与电压的关系，闭合开关，移动滑片依次测得5组数据，其中第5次实验中电压表的指针如图丙所示，其示数为_______V．他们记录的数据如表1所示，分析数据可以得到的结论是：在电阻一定时，通过导体的电流与导体两端的电压成________比．
表1 电流与电压关系
表2 电流与电阻关系

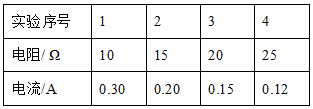

(4)他们继续探究电流与电阻的关系，先将电源电压调为6 V，分别换上多个定值电阻进行探究，数据记录如表2所示，老师指出其中一组数据是拼凑的，你认为是第_______组(填实验序号)，理由是实验所用的滑动变阻器的最大阻值太_______(填“大”或“小”)．
(5)排除拼凑的数据后，分析数据可以得到的结论是：在______一定时，通过导体的电流与导体的电阻成反比．
(6)在不更换滑动变阻器的情况下，可以采取_____(填字母符号)的措施，完成这组拼凑数据所对应的实验测量．
A．降低定值电阻两端电压
B．降低电源电压
C．选用更大阻值的定值电阻
