难度：
使用次数：168
入库时间：2020-12-30在探究“电流与电阻的关系”的实验过程中，已知电源电压恒为4 V，小明选择了5 Ω、10 Ω、15 Ω、20 Ω、25 Ω五个电阻进行实验，电路图如图甲所示．
（1）请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大．(导线不能交叉)
（________）
（2）某同学刚连接好电路的最后一根导线时，电流表指针迅速偏转到较大的位置．导致上述现象的不规范操作是________，____________．
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________．
（4）实验中，当把10 Ω的电阻换成5 Ω的电阻后，应把变阻器滑片向______(填“左”或“右”)滑动，同时眼睛盯住__________才可能达到这个目的．
（5）根据实验数据，作出I－R图象如图丙所示．根据实验目的分析图象可得出结论：__________．
-
难度：
使用次数：198
入库时间：2020-12-30
小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6 V且保持不变，实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω．
（1）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：电压一定时，___________．
（2）上述实验中，小明用5 Ω的电阻做完实验后，接下来的操作是________，然后将10 Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于_____Ω的滑动变阻器．
-
难度：
使用次数：187
入库时间：2020-12-30

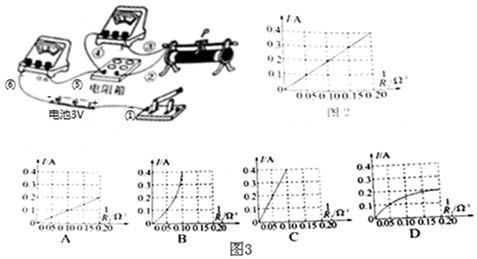

小军利用如图电路探究电流与电阻的关系，所用器材规格已在图中标明。
请用笔画线代替导线将电路连接完整，使滑片P向左移动时，滑动图变阻器接入电路的阻值增大____；
完成连接后进行实验。闭合开关前，滑片P应置于最______
选填“左”或“右”
端；
实验中，若无论如何调节滑动变阻器，电流表的示数为零，电压表示数始终为
经检查发现是某根导线出现了断路，该导线是______选填导线编号；
测量结束后，应先______，拆除______两端导线后，再拆除其他导线并整理好器材；
将电流表示数记为I，电阻箱和滑动变阻器接入电路的阻值分别记为
和
小军根据实验数据绘制的I与
之间关系的图线如图所示。
根据如图可得出“在电压一定时，通过导体的电流与导体的电阻成______的实验结论；
在如图的选项中，能正确反映I与
之间关系的是______，你的理由是：______。 -
难度：
使用次数：192
入库时间：2020-12-30
小芳想了解当滑动变阻器与电阻并联时，调节滑片，电阻两端的电压及电路中的电流怎样改变．
（1）实验电路图如图所示，请在图中连接对应的实物图．
（2）改变滑动变阻器接入电路的阻值，记录数据如下表．根据表中数据在图的坐标系中画出电阻R的U-I图线．
（3）某次实验电压表和电流表A1的示数如图所示，U=_____________V，I1=__________A，I2=0.90A，此时通过滑动变阻器的电流为_____________A．
（4）此电路不允许滑动变阻器接入电路的阻值为零，原因是_____________________．
-
难度：
使用次数：197
入库时间：2020-12-30

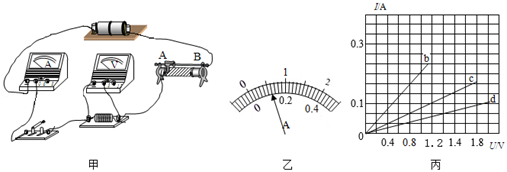

某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干，图甲是他们连接的实验电路．
（1）闭合开关前，应将滑动变阻器的滑片P移到____（选填“A”或“B”）端
（2）闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7V，电流表示数如图乙所示，接着继续探究，把所测数据填在了下表中
实验次数
1
2
3
4
5
电压U/V
0.7
1
1.1
1.5
1.7
电流I/A
0.18
0.20
0.26
0.30
①图乙中电流的示数为____A．
②图丙是以电流Ⅰ为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据、在坐标系中描点，画出I﹣U图象，并标标记为a．
（___）
（3）图丙中b、c、d三条I﹣U图象，是其他组同学选择5Ω、10Ω和20Ω的定值电阻，按图甲电路测量数据所画．
①单独分析图丙中每条I﹣U图象，可以得到的结论是_____．
②该小组同学发现，分析图丙中的I﹣U图象，还能得到：“当导体两端电压一定时，导体中的电流与导体的电阻成反比”这一规律．请写出分析方法：_____．
③验证②中的规律，该小组的同学选择了5Ω、10Ω、20Ω的定值电阻，准备分别接入图甲电路，测量电流进行探究，有同学提议：既然探究时需要保持电阻两端电压不变，图甲中可以不用连接滑动变阻器和电压表．他们按照提议分别将三只电阻由小到大接入电路，闭合开关后，读出电流表示数分别为0.42A，0.24A，0.13A，发现无法验证②中的规律．于是他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U．为确保完成验证，则这个电压值U的范围为____．
A．1.5V＜U≤3V
B．1.3V＜U＜2.1V
C．1.3V＜U≤2.6V
D．2.1V＜U＜2.6V
