在探究“电流与电阻关系”的实验中,实验器材:两节新干电池,3个定值电阻(R1=5Ω、R2=10Ω、R3=20Ω),规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个,导线若干。实验步骤如下:
(1)连接电路时,开关应处于_____(填“闭合”或“断开”)状态。

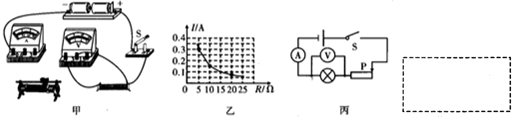

(2)小明连接了图甲所示的部分电路,请用笔画线代替导线,将实物电路连接完整,要求滑片向左移动时电流变小。
(______)
(3)连好电路后,按下列步骤进行实验。
①将R1接入电路,调节滑动变阻器的滑片,使电压表的示数为1.5V,记下电流表的示数I1。
②用R2替换R1接入电路闭合开关后,接下来的操作是_____,记下电流表的示数I2。
③用R3替换R2接入电路,发现无论怎样移动滑片,电压表的示数始终大于1.5V,请写出一种使电压表示数能达到1.5V的办法:_____。
④问题解决后,小明绘制如图乙所示的I﹣R图象,得出结论:电压一定时,通过导体的电流跟导体的电阻成_____比。
(4)探究完电流与电阻的关系后,小明利用如图丙所示的电路图测小灯泡的额定功率,选取的小灯泡上标有“0.3A”字样,估计它的额定功率为1.5W,电流表的“0~0.6A”和“0~3A”量程完好,电压表的“0~3V”量程完好,“0~15V”量程已损坏,滑动变阻器的铭牌标有“50Ω 1A”字样。连接电路时,小明实验操作正确,闭合开关时,电流表和电压表的示数分别为0.2A和2V;接着他边思考边实验,改进电路后,当将滑动变阻器的滑片P移至中点(连入电路中的电阻为25Ω)时,灯泡正常发光。小明根据测量的数据算出了灯泡的额定功率。
根据以上的叙述回答下列问题。
①该同学判断小灯泡正常发光的依据是_____。
②请在虚线框内画出小明改进后的电路图。
(______)
③小灯泡的额定功率是_____W。
在探究“电流与电阻的关系”实验中,小硕选用如下器材:电压恒为5V的电源阻值为5Ω、100Ω、200Ω的定值电阻,规格为“30Ω 1A”的滑动变阻器,电流表电压表,开关和若干导线

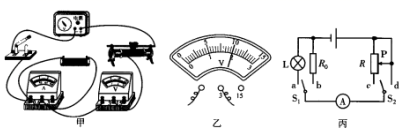

(1)如图甲所示为小硕连接的实验电路,闭合开关前发现电路中有一根导线连接错误,请在连接错误的导线上画“×”,并用笔画线代替导线将电路连接正确.
(_________)
(2)改正错误后,用开关试触,发现电压表指针迅速摆到表盘最右端,电流表指针几乎未动.小硕分析可能是定值电阻发生了_____故障.
(3)排除故障后,调节滑动变阻器的滑片,电压表示数如图乙所示,其示数为_____V.断开开关,保持滑动变阻器滑片位置不动,将5Ω电阻换成10Ω电阻,闭合开关,应将滑片向_____(填“左”或“右”)移动,使电压表示数与第一次实验示数相同此时电流表示数应为_____.
(4)在探究过程中,小硕发现,为了保持定值电阻两端电压不变,只要滑动变阻器连入电路阻值与电路中定值电阻阻值之比为_____即可.
(5)多次实验后,根据数据可以得出结论:电压一定时,通过导体的电流与导体的电阻成_____.
(6)小硕利用如图丙所示电路测量额定电流为0.2A小灯泡的额定功率,已知定值电阻R0的阻值为10Ω,电源电压未知且大于小灯泡的额定电压.
①开关S1接b,S2接d,电流表示数为0.6A,则电源电压为_____V.
②开关S1接a,S2接c,调节滑动变阻器的滑片,使电流表示数为_____A,此时小灯泡正常发光.
③开关S1接b,S2接c,使滑动变阻器的滑片_____(填“移到上端”、“保持不动”或“移到下端”),电流表示数为0.3A.
④小灯泡额定功率P额=_____W.
如图甲是张勇实验小组在探究“电流与电阻的关系”时的电路图,电源电压恒为6V.电压表、电流表无损坏,有阻值为5Ω、10Ω、20Ω、30Ω、40Ω定值电阻5个.
(1)根据图甲,用笔画线代替导线连接完成图乙的实物图.
(______)
(2)实验过程中,需要改变定值电阻,观察电流的变化,为了科学地得出实验结论,当每次更换电阻后,都要移动滑动变阻器的滑片,此时眼睛应注意观察__________(填序号).
A.滑动变阻器滑片 B.电压表 C.电流表 D.电源
(3)某次实验,更换电阻,合上开关后,电压表示数为0,电流表示数正常,其原因可能是______.
(4)在老师的引导下,他们将5次实验数据描绘在图丙中.图中阴影部分“面积”表示的物理量是___(填序号).
A.电流 B.电压 C.电阻
(5)实验中,他们选择下列哪个滑动变阻器最合适_______(填序号).
A.10Ω 0.5A B.50Ω 0.5A
C.50Ω 1A D.200Ω 1A
(6)请你用平滑曲线将图丙中5个点连接起来,
(_____)
观察图象你可以得出实验结论:当电压一定时,导体中的电流与导体的电阻__________.
在探究电阻一定时电流与电压关系的实验中:

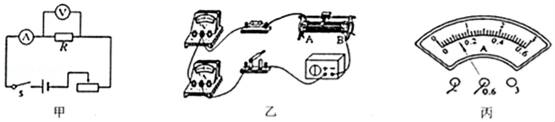

(1)请根据图甲所示的电路图,用笔画出导线完成图乙的电路连接___________:
(2)实验过程中得到的部分数据如下表所示.第3次测时,电流表的示数如图丙所示,请将该数据填入表格中_____________
(3)在图丁中的坐标轴上标出适当的标度,把上表中的数据在坐标系中描点并连线__________.
在探究“电压一定时,电流跟电阻的关系”的实验中,设计的电路如图甲所示。
(1)请根据图甲电路图用笔画线代替导线,将图乙所示实物连接成完整电路(导线不允许交叉)。____
(2)连接好电路,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压,造成这一现象的原因可能是_______。

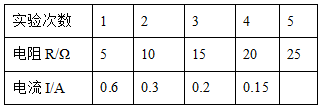

(3)排除电路故障后进行实验,多次改变R的阻值,调节滑动变阻器,使电压示数保持不变。若电压表示数偏小,则应将滑动变阻器向_______(选填“左”或“右”)滑动实验数据记录如表,其中第5次实验电流表示数如图丙所示,其读数为_______A。
(4)分析实验数据可得实验结论是:_______。
