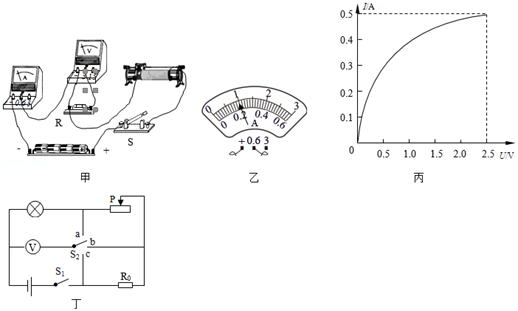

入库时间：2020-12-30小玉在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．
（1）小玉将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针_____（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示为_____A，则滑动变阻器最大电阻为_____Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．
（___）
（2）小玉分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为_____V．
（3）小玉用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向_____（选填“左”或“右”）调节滑动变阻器的滑片．依据测量的数据，小玉绘制出如图丙所示的图象，她发现电流与电压不成正比，说明小灯泡灯丝的电阻随_____的变化而改变．根据丙图还可以求出小灯泡的额定功率_____W．
（4）完成上面实验后，小玉又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤．
①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为_____；
②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片_____（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；
③小灯泡额定功率的表达式P额＝_____．
-
难度：
使用次数：117
入库时间：2020-12-30
下面是小明和小亮等同学进行的电学实验：
（1）小明为了探究通过导体的电流跟电阻的关系，设计了如图所示的电路。
①请用笔画代替导线完成图甲电路的连接____________。
②小明看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是电流表_________。
③如果小明连接电路时接入的电阻为5Ω，控制电阻两端的电压为2V，那么将5Ω的电阻换成10Ω的电阻时，应将滑动变阻器的滑片向_____端调节，使电压表示数为_____V；把10Ω的电阻换成20Ω的电阻，无论怎样调节滑片都无法使电压表示数调到控制值，说明他选择的滑动变阻器_________。
④更换器材后，重新实验，将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______比。
（2）小亮将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_______________。
②排除故障，继续实验，如图所示是某次实验电流表的示数为______A。最后根据实验数据画出I﹣U图象，如图所示，根据图象求出小灯泡正常发光时的功率为________W。
通过分析I﹣U图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是___________。
（3）完成上述实验后，小亮又重新设计了电路，如图所示，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。请完成实验步骤（已知电源电压为U）。
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为_______；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，____________使电流表示数为I1；再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_________。
-
难度：
使用次数：187
入库时间：2020-12-30

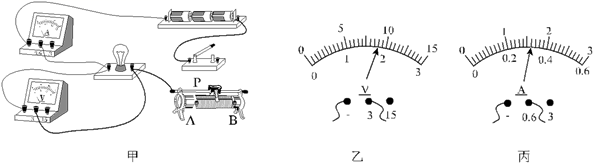

如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）。
（________）
（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。出现这一故障的原因可能是________。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片P向________（选填“A”或“B”）端移动，直到电压表的示数为2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_______W。
（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是______________。
（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是________（填标号）。
A．探究电流与电压的关系 B．探究电流与电阻的关系
-
难度：
使用次数：138
入库时间：2020-12-30
小明用如图甲的电路探究电流跟电阻的关系，电源电压6V保持不变，定值电阻分别为5Ω、10Ω、15Ω、20Ω．
（1）按照图甲电路连接电路，开始实验．改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到图乙的电流I随电阻R的变化图像．由图像可以得出的结论是_______________．
（2）小明用5Ω的电阻做完实验后，接下来的操作是，将10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）移动滑片，使电压表的示数为______V时，读出电流表示数，此时滑动变阻器连入电路的阻值为________Ω．
（3）小红指出小明操作中存在安全隐患，在由小到大更换电阻的过程中，不断开开关直接移动滑动变阻器，这种做法容易将______表损坏．小明听取了意见，重新实验，在每次更换电阻时都断开了开关，将滑动变阻器调到阻值最大处．
-
难度：
使用次数：106
入库时间：2020-12-30
如图是小华同学探究“电流与电压关系”的电路图．
（1）请按电路图将实物图连接完整（滑片 P 向左滑时接入电阻变大）．
（2）小华连接电路时，开关应__________，滑动变阻器的滑片 P 应放在最__________（选填“左”或“右”）端，电路中滑动变阻器起到了保护电路元件安全和__________的作用．
（3）闭合开关后小华发现，无论怎样移动滑动变阻器的滑片 P，电流表指针几乎不动，电 压表指针有示数且不变，原因可能是________________________________________．
（4）接着小华取来三只阻值分别为 5Ω、10Ω、15Ω 的电阻，探究“电流与电阻关系”，他 将电阻 5Ω 换成 10Ω 后，闭合开关，电压表示数将____________________（选填“变大”、“变小”或“不变”）， 此时应移动滑动变阻器滑片 P，其目的是______________________________．
