难度：
使用次数：113
入库时间：2020-12-30在探究电流与电阻关系的实验中，所用器材如下：蓄电池（6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω各一只）、开关、滑动变阻器（1.5A 20Ω）、导线若干．

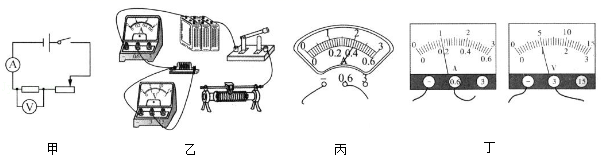

（1）请你帮助小军按图甲所示的电路图连接图乙的实物电路，要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大．
（___）
（2）补接后小军先将5Ω电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，电流表示数如图丙．请读出示数：_____A．
（3）当小军将10Ω电阻换接成15Ω电阻后，发现无论怎样移动滑动变阻器的滑片，都不能使电压表示数仍为2V，分析其原因可能是_____（答出一种情况即可）．
（4）小军完成此实验后，想利用原有器材进行”伏安法测电阻“的实验．电路连接正确后闭合开关，发现电流表无示数，电压表示数为6V，你认为发生故障的原因是_____．
（5）排除故障后，将滑片P移到某一位置时，两表读数如图丁所示，小军计算得出所测电阻的阻值R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．
-
难度：
使用次数：168
入库时间：2020-12-30
现有下列器材：学生电源（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，小明利用这些器材探究“电压不变时，电流与电阻的关系”．

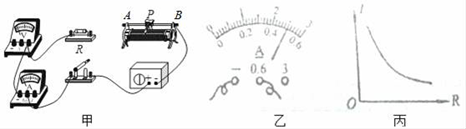

（1）请根据实验目的，用笔画线代替导线将图甲所示的实物连接成完整电路．（要求滑片向右移动时，电压表示数变大导线不允许交叉）__________．
（2）闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压，造成这一现象的原因可能是_____．
（3）排除故障后，闭合开关，当选用5Ω的电阻时，移动滑片，使电流表示数如图乙所示，记为0.5A；以后每更换一个阻值更大的电阻后，都应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使电压表的示数为_____V，同时记下对应的电流值．
（4）为完成整个实验，应该选取哪种规格的滑动变阻器_____（填写编号）．
A．50Ω0.4A B．30Ω1.0A C．20Ω1.0A
（5）根据实验数据，小明利用描点法做出了如图丙所示的I﹣R图象，由于此图线为曲线，小明认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系，你认为小明的改进方法是_____．
（6）根据小明的改进图象，可以得出的实验结论为_____．
-
难度：
使用次数：195
入库时间：2020-12-30
某同学在探究“电压一定时，通过导体的电流与电阻的关系”的实验中，所用的实验器材有：两节干电池，电流表、电压表、滑动变阻器及开关各一个，定值电阻和导线若干。实验电路如图所示。
（1）连好电路后，开关闭合前应将滑动变阻器的滑片移动到___________接线柱那一端（选填“a”或“b”）。
（2）该同学用开关“试触”时，发现电压表和电流表均无示数。他检查导线与各接线桂均接触良好，猜想可能是滑动变阻器出现了断路。他另外取来一根导线，用这根导线验证出猜想是正确的。写出他的做法和观察到的现象。 ______

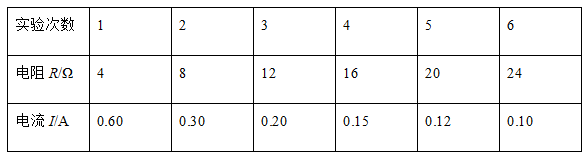

（3）该同学排除故障后，进行实验，记录的实验数据如下表：
电压U=2.4 V
①分析实验数据得出的探究结论是：___________。
②在方格纸上画出电流I与电阻R的关系图象。 ______
③从图象中可以看出，当电阻R=18 Ω时，电流为___________A。
-
难度：
使用次数：156
入库时间：2020-12-30
小明同学在“探究通过导体的电流与电阻的关系“时，他用如图所示的电路进行实险，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω．实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω1A”。
（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时接入电路的电阻变大__________。
（2）闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是_____。
（3）实验中，不能被选用的电阻为_____Ω。
（4）保证可用电阻均能正常进行实验，电源电压应该控制在_____V至_____V之间。
-
难度：
使用次数：154
入库时间：2020-12-30

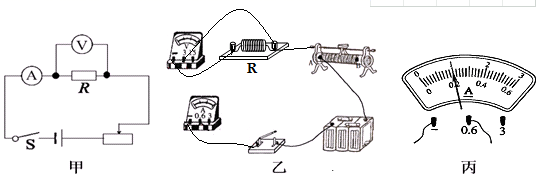

小华利用如图甲所示的电路探究“电流与电阻的关系”.已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω，滑动变阻器 “0～50Ω”.
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整____________；
（2）为完成整个实验，应利用滑动变阻器控制R两端的电压至少保持________不变；
（3）连好电路闭合开关，发现电流表和电压表在电路中位置颠倒，则闭合开关后，电流表___示数，电压表_________示数．（选填：有或没有）
（4）实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω，使电压表的示数为3V不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次移到适当位置；当定值电阻为10Ω时，应向_________（选填“左”或“右”）移动滑动变阻器滑片应使接入的阻值为_________Ω．
（5）小华又将乙图中的电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为________W.
（6）将 R换成插有铁心的螺线管，则当滑片P向左滑动时，它能够吸起大头针的数量将__________．
