难度：
使用次数：188
入库时间：2020-12-24在“探究凸透镜成像规律“实验中，凸透镜焦距为10cm，蜡烛、透镜和光屏的位置如图所示．
（1）图中光屏上呈一清晰的像，该像是倒立、_______（选填”放大”、“等大”或“缩小”）的实像
（2）图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向_______（选填“左”或“右”）移动
（3）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏_______（选填“能”或“不能”，下同）承接到像，把光屏放在蜡烛的左侧，移动光屏_______承接到像．
（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，将光屏向左移动，光屏上再次呈现清晰的像，该眼镜片是_______（选填“近视“或“远视”）眼镜的镜片．
-
难度：
使用次数：173
入库时间：2020-12-24
在探究凸透镜成像规律时，小明在光具座上依次摆放了蜡烛、凸透镜、光屏，并调节它们中心在一高度上。
（1）如图甲，当他将蜡烛、光屏位置固定后，左右移动透镜，发透镜在①②两个位置时，屏上都能得到倒立的像，则镜在①位置相比在②位置时，所上得到的像_______（选填“较大”或“较小”）。
（2）当他将透镜和光屏的位置固定后，发现无论怎么移动蜡烛，在屏上都不能得到像（光具座足够长），为了在屏上得到清晰的像，他应将凸透镜_______（选填“靠近”或“远离”）光屏移动一些。经过调整，在屏上得到了清晰的像，他发现若将凸透镜用纸遮住，屏上将得到_______（选填“完整”或“一半”）的像；若将蜡烛稍微上移，屏上的像将_______（选填“上移”或“下移”）。
（3）如图乙，他把“上”形状的遮光板放在蜡烛和凸透镜之间，则屏上观察到的形状是_______。
A．上 B．
C．
D．下 -
难度：
使用次数：140
入库时间：2020-12-24

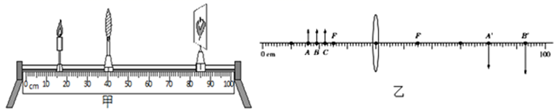

某小组同学用如图甲的装置“探究凸透镜成像特点”，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图乙（用带箭头的线段表示物或像，A'、B'分别表示蜡烛在A、B处像的位置）
（1）他们将平行光正对凸透镜照射，在距离凸透镜15cm的光屏上出现了一个最小最亮的光斑，则凸透镜的焦距f=_____cm。
（2）从图乙中可以看出，蜡烛在A、B位置时光屏上得到的都是倒立、_____的实像。生活中利用这个成像特点制成了_____（写出一个即可）。
（3）和其他小组交流后发现，当蜡烛在距透镜15 cm～30 cm之间时，像均成在透镜另一侧距透镜30 cm以外处。但是，当它们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距_____。
（4）为了让蜡烛在C位置的像成在光具座上的光屏上，他们采用了两种做法：
做法一：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变_____了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距_____15 cm（选填“大于”“小于”或“等于”）。
做法二：保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此实验联系实际，远视眼的晶状体焦距较_____（选填“大”或“小”），将近处物体的像成在视网膜_____方（选填“前”或“后”），故需配戴_____透镜矫正。
-
难度：
使用次数：187
入库时间：2020-12-24
（2017•东营卷）物理兴趣小组在探究“凸透镜成像的规律”实验时：

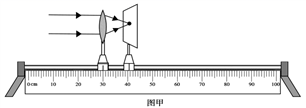

（1）用图甲所示的装置测出凸透镜的焦距为____cm．
（2）图乙是某次实验时观察到的现象，生活中的 ____（选填“放大镜”、“投影仪”或“照相机”）是利用这一原理制成的．保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向______（选填“左”或“右”）移动一段距离，像_____（选填“变大”、“变小”或“不变”）．
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上___（选填“有”或“没有”）小泥点的像或影子．
（4）将近视眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了．使光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明近视眼镜对光线有______作用．由此可知，在近视眼得到矫正之前，物体的像成在视网膜的_______．
-
难度：
使用次数：142
入库时间：2020-12-24
在探究“凸透镜成像规律”的实验中，所用凸透镜的焦距为10cm．
(1)如图甲，光屏上呈现清晰的像，此像的性质是倒立_____的实像，生活中的_____ (选填“照相机”、“投影仪”或“放大镜” )利用了该原理工作；若保持蜡烛和光屏位置不变，移动凸透镜至______刻度线处，光屏上能再次呈现清晰的像．
(2)如图乙，保持蜡烛位置不变，移动凸透镜至16cm刻度线处，移动光屏，观察到光屏上只能出现___________，而人眼在图中A处应向___________ (选填“左”或“右” )看才能观察到烛焰的像．
(3)如图丙，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是___________ (选填“凸透镜”或“凹透镜” )，可用于矫正___________ (选填“近视眼”或“远视眼” )．
