难度：
使用次数：194
入库时间：2020-12-24在利用光具座“探究凸透镜成像规律”的实验中：

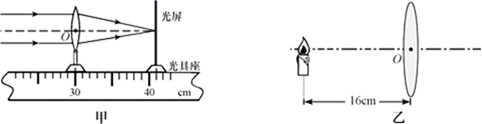

（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，该凸透镜的焦距是 ______cm。
（2）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 ______ 的实像；其中 ______ （填光学仪器名称） 就是利用这一成像规律工作的。如将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向 ______ （选填“靠近”或“远离”）透镜的方向移动。
（3）小明实验后对“凸透镜的焦距可能与哪些因素有关”产生了浓厚的兴趣。
①小明回忆了物理课上曾经做过的光的 ______ 实验，猜想凸透镜的焦距可能与色光的颜色有关，其中 ______ 光（填“红”或“紫”）通过同一凸透镜的焦距大。
②小明又根据人眼看远近处物体时眼球的厚度（中间比边缘厚的程度）不同，猜想凸透镜的焦距可能与凸透镜的厚度有关。于是他用同一束平行于主光轴的光分别经过材料相同但厚度不同的凸透镜A、B、C，并得到如图所示的光路图。根据此实验现象可知，对光线会聚能力最强的是透镜 ______。（选填A、B或C）。
③小明猜想凸透镜的焦距还可能与制作凸透镜的材料有关，请你帮小明设计一个实验方案验证该猜想，在下面写出实验的简要做法及如何判断。
简要做法： ______
如何判断： ______。
-
难度：
使用次数：184
入库时间：2020-12-24
小华在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑．由图可知，凸透镜对光线具有会聚作用，该凸透镜的焦距是________ cm．
（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因________．
（3）调整后，把烛焰放在距凸透镜16cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、________的实像（填写像的性质）；________（填光学仪器）就是利用这一成像规律工作的．
（4）如果将蜡烛在乙图的基础上远离透镜，仍要在光屏上得到清晰的像，光屏应向________（选填“靠近”或“远离”）透镜的方向移动．
-
难度：
使用次数：171
入库时间：2020-12-24
图甲是某种电动出水的电热水瓶的结构剖面图，图乙是它的电路示意图，其中电源板的作用是将220V的交流电变成低压直流电，供出水电动机和出水定位灯使用。（水的比热容4.2×103J/（kg•℃））
（1）出水定位灯的作用是方便夜间判断出水的位置，避免烫伤。出水定位灯是由小凸透镜、刻有图案“
”的透明胶片和小灯泡组成。出水定位灯发光时，会在放置电热水瓶的桌面上留下一个清晰明亮的像，相对于定位灯里透明胶片上的图案“”，桌面上所成的像是_____（选填“”“
”“
”或“
”），而且这个像是_____（选填“放大”“等大”或“缩小”）的。（2）该电热水瓶的说明书上标注着“12分钟快速沸腾的条件：水温25℃，水量4kg，沸腾温度100℃，电压220V”。若加热管的电阻为24.2Ω，则在此快速沸腾的条件下，该电热水瓶的加热效率为多少_____？
（3）已知圆柱形内胆的底面积为250cm2，出水口比最高水位高3cm。当内胆中装有2L水时，按住出水开关20s，出水电动机恰好能抽出1L的水。若不计出水管的体积和水的流速，则出水电动机的输出功率约为多少W__________？
-
难度：
使用次数：144
入库时间：2020-12-24
图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm。
(1)在图中画出光线a、b经物镜折射前的入射光线。
（______）
(2)目镜是_____透镜(选填“凹”、“凸“)。
(3)用此望远镜观测月球时，月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像。
-
难度：
使用次数：171
入库时间：2020-12-24
一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是_____（填“正立”“倒立”）的，求出成像的位置_____和大小___。
