难度：
使用次数：156

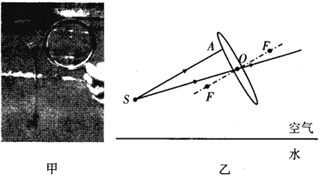

入库时间：2021-01-15如图甲所示，手持凸透镜观察湖面上的鸟巢S，可以看到鸟巢倒立、缩小的像S1，通过平静的水面又能看到鸟巢的倒影S2．图乙是这一过程的简易光路图，F是凸透镜的焦点，O是光心，光线SA与主光轴平行，请画出：
（1）光线SA通过凸透镜后的折射光线和像点S1的位置．
（2）像点S2的位置．
（______）
-
难度：
使用次数：265
入库时间：2021-01-15
一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．
-
难度：
使用次数：107
入库时间：2021-01-15
如图所示,平面镜前有一物体AB,作出AB在镜中成的像A'B'.
（____）
-
难度：
使用次数：200
入库时间：2021-01-15
小军在做“探究平面镜成像的特点”的实验，如图
（1）应选择_____（选填“明亮”“黑暗”）的环境；
（2）实验时应选择较薄的玻璃板代替平面镜来研究平面镜成像的特点，优点在于既能看到A的像，又能看到后面的蜡烛B，其原理为_____
A．两者都是光的反射形成的B．前者是光的反射形成的，后者是光的直线传播形成的
C．两者都是光的折射形成的D．前者是光的反射形成的，后者是光的折射形成的
（3）小军选用了两只大小完全一样的蜡烛，在玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至蜡烛B与蜡烛A的像完全重合．这种确定像与物大小的方法是_____．（选填“控制变量法”或“等效替代法”）．
（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上_____（选填“不能”“能”）呈现蜡烛的像，这说明平面镜所成的像是_____（选填“虚”或“实”）像．
（5）小军把玻璃板沿直线MN向右平移一段距离，在此过程中，蜡烛A的像_____（选填“会”或“不会”）向右平移．
（6）实验中多次改变蜡烛A的位置，是为了多次实验_____（选填“寻找普遍规律”“求平均值减小误差”）．
（7）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填“亮”或“暗”）；如果实验采用厚玻璃板，观测到蜡烛A通过玻璃板在不同的位置成两个清晰像，且测得两个像之间的距离为0.8cm，则玻璃板的厚度为_____cm．
-
难度：
使用次数：177
入库时间：2021-01-15
如图是小红“探究平面镜成像特点”的情景：小红的实验装置是：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
（1）小红选择玻璃板代替镜子进行实验的目的是_______________。
（2）所用刻度尺的作用是便于比较像与物_____________________关系。
（3）选取两段完全相同的蜡烛是为了比较像与物的________关系。
（4）为便于观察，该实验最好在_______环境中进行（选填“较明亮”或“较黑暗”）；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时。也能观察到____________，巧妙地解决了确定像的位置和大小的问题。
（5）点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像______为止，这时发现像与物的大小_____；进一步观察A．B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板____。像和物到玻璃板的距离____。
（6）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上__________接收到蜡烛烛焰的像（填“能”或“不能”）。所以平面镜所成的像是__________像（填“虚”或“实”）。
（7）小红将蜡烛逐渐远离玻璃板时，它的像__________（填“变大”、“变小”或“不变”）。
（8）为证实上述有关成像特点是否可靠，你认为应采取下列哪一项操作？（______）
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察
B．保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2）相同的操作
