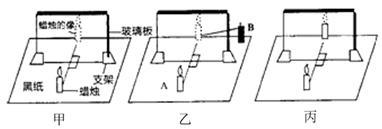

实验室常用蜡烛完成以图光学实验:
(1)图甲为小孔成像示意图,该现象可以用______来解释。
(2)图乙为探究平面镜成像特点的实验装置,若蜡烛A到玻璃板距离为10cm,则蜡烛的像B与蜡烛A之间的距离为______cm;若在像和玻璃板之间放置一个不透明的挡板,从蜡烛A一侧观察玻璃板,______(填“能”或“不能”)看到蜡烛所成的像。
(3)图丙为探究凸透镜成像规律的实验装置。当蜡烛、凸透镜和光屏处于图示位置时,可在光屏上得到清晰的像。保持凸透镜位置不变,将蜡烛向右移动到35cm刻度线处,此时可将光屏向______(选填“左”或“右”)移动适当距离能再次得到清晰的倒立、______的实像;若不移动光屏,可在烛焰和透镜之间放置一个适当的______透镜(选填“凸”或“凹”)也能在光屏上得到一个清晰的像。
如图是小芳同学探究“平面镜成像的特点”实验装置.
(1)在实验中用透明的玻璃板代替平面镜,主要是利用玻璃透明的特点,便于 ______ .
(2)在竖立的玻璃板前放一支点燃的蜡烛M,可以看到玻璃板后面出现蜡烛的像.小明拿另一支大小相同的蜡烛N在玻璃板后面移动,直到它跟蜡烛M的像完全重合.由此可以得出的结论是 ______ .
(3)实验时,小芳同学应在 ______ (填“M”或“N”)侧观察蜡烛M经玻璃板所成的像.
(4)细心的小芳透过玻璃观察蜡烛M的像时,看到在像的后面还有一个较模糊、与像有部分重叠的像,出现两个像的原因是 ______ .
(5)若实验时不慎将玻璃向N方向倾斜,则出现的问题是: ______
(6)经过三次实验,记录的像A'、B'、C'与物A、B、C对应的位置如图乙.为了得到更多的实验结论,接下来小明应该进行的操作是: ______ ; ______ .
在“探究平面镜成像的特点”的实验中,如图所示。
(1)实验中选取两个完全相同蜡烛的目的是_______。
(2)用玻璃板代替平面镜的目的是_______。
(3)将点燃的蜡烛放置在距玻璃板10cm处,此时蜡烛的像到平面镜的距离是_______cm。将一张白纸放在玻璃板后,无论如何移动,在白纸上都_______(填“能”或“不能”)成像,说明平面镜所成的像是_______像。
(4)将蜡烛远离玻璃板移动一段距离,蜡烛的像的大小将_______(填“变大”、“变小”或“不变”)。
菜同学为了探究“平面镜成像时,像与物到平面镜的距离的关系”,所用的实验器材有:单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺.实验装置如图(甲)所示.
(1)在白纸上画一条直线,将玻璃板竖直立在白纸上,使玻璃板_____那一面的下边线与直线重合(选填“有膜”或“无膜”).
(2)用镀膜玻璃板和跳棋做实验,实验环境有:①几乎无光的实验室,②有阳光的实验窒,在_____中进行实验效果好(选填“①”或“②”).
(3)在同样的实验环境下,用镀膜玻璃板实验比用普通玻璃板实验成像更清楚,主要原因是:_____.
(4)在白纸上沿跳棋A和B的边缘画圆,测出物距u和像距v的值如下表:
实验次数 | 1 | 2 | 3 |
物距u/cm | 3.39 | 5.11 | 6.39 |
像距v/cm | 5.22 | 6.51 |
①如图(乙)所示,第1次实验测量的物距是A的右端到直线的距离,则像距v1=_____cm.
②该同学发现三次实验的像距都比物距略大一些,原因是:_____(只有一个正确选项,将正确选项的字母填在横线上)
A.刻度尺测量像距时存在误差 B.玻璃板有一定厚度
C.物和像的标记点不对应 D.玻璃板没有竖直放置
如图所示,是小明在“探究平面镜成像的特点”的活动中所选用的器材和活动过程.
(1)在探究活动中为便于观察,该实验最好在______(选填“较明亮”或“较黑暗”)环境中进行.
(2)小明在玻璃板的前面放一支点燃的蜡烛A,还要在玻璃板的后面放一支没有点燃的蜡烛B,对蜡烛A和B的要求是_____,这是为了_____.这种确定像与物大小的方法是______.(选填“控制变量法”或“等效替代法”)
(3)在寻找蜡烛像的位置时,眼睛应该在蜡烛______(填“A”或“B”)这一侧观察,如果小明无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,请你推测可能的原因是_____________.
(4)小明用跳棋代替点燃的蜡烛进行实验,但看不清跳棋的像,请你帮想个办法看清跳棋的像:____.
(5)实验时在玻璃板前面放置一支点燃的蜡烛,再拿没有点燃的相同蜡烛在玻璃板后面移动,直到跟前面那支蜡烛的像______,若用光屏替换玻璃板后面的蜡烛,在玻璃板后面观察光屏,______观察到玻璃板前点燃蜡烛的像(选填“能”、“不能”).说明平面镜成的是______(选填“虚”或“实”)像.
(6)在实验中用平板玻璃代替平面镜,主要是利用玻璃透明的特点,便于_______;如果有3mm厚和2mm厚的两块玻璃板,应选择______mm厚的玻璃板做实验.
(7)为了让右座的同学也能够看清蜡烛的像,小明只将玻璃板向右平移,则蜡烛像的位置______(选填“向右移动”、“向左运动”或“不变”).
(8)实验中,看到点燃的蜡烛通过玻璃板成两个像,其中距离观察者较远的像较______(填“亮”或“暗”).远处的像是来自于蜡烛的入射光经过玻璃板______(只有一个选项正确,将正确选项的字母填在横线上).
A.一次反射、一次折射形成的
B.两次反射、一次折射形成的
C.一次反射、两次折射形成的
D.两次反射、两次折射形成的
