难度：
使用次数：165

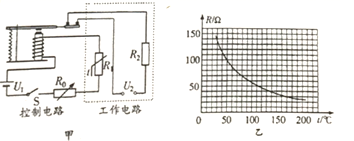

入库时间：2021-01-08有一种电加热恒温箱，工作原理如图所示，控制电路由电压为U1=9V的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R0和热敏电阻R1组成；工作电路由电压为U2=220V的电源和电阻为R2=44Ω的电热丝组成.其中，电磁继电器只有当线圈中电流达到60mA时，衔铁才吸合，切断工作电路；热敏电阻R1的阻值随温度变化关系如图.求：
（1）电热丝正常工作时的功率.
（2）电热丝正常工作100s产生的热量.
（3）如果恒温箱的温度设定为50℃，求电阻箱R0迎接如电路的电阻.
-
难度：
使用次数：101
入库时间：2021-01-08

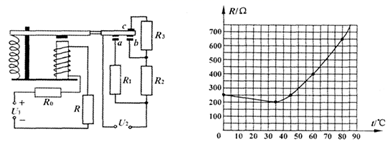

图为小颖同学设计的电热水器的原理图，该电热水器具有加热、保温功能．图中电磁继电器(线圈电阻不计)、热敏电阻R、保护电阻R0、电压恒为6V的电源U1、导线等组成控制电路．当电磁铁线圈中的电流I<10mA时，继电器上方触点和触点c接通；当电磁铁线圈中的电流I≥10mA时，电磁铁的衔铁被吸下，继电器下方触点和触点a、b接通．热敏电阻中允许通过的最大电流I0＝15mA，其电阻R随温度变化的规律如图，热敏电阻和加热电路中的三只电阻R1、R2、R3均置于储水箱中．已知R1＝33Ω、R2＝66Ω、R3＝154Ω、U2＝220V．
(1)衔铁被吸下时，加热电路的总电阻是多大?
(2)保温状态下，若加热电路的发热功率等于热水器散热功率的80％，求10分钟内热水器散失的热量；
(3)为使控制电路正常工作，保护电阻R0的阻值至少为多大?若R0为该值，衔铁刚好被吸下时储水箱中水温是多少?
-
难度：
使用次数：134
入库时间：2021-01-08

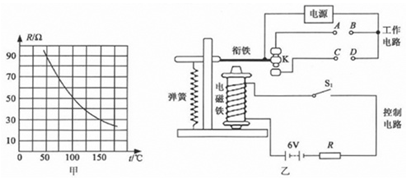

图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为130欧，当线圈中电流大于或等于30毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源．
（1）从图甲中可得热敏电阻的阻值随温度升高而________．
（2）恒温箱的加热器应接在AB端还是CD端？
（3）根据题中给出的数据，请通过计算分析出恒温箱内的最高温度为多少度？
（4）若要能比较方便调节恒温箱内的最高温度，可以对控制电路做怎样的改进？
-
难度：
使用次数：141
入库时间：2021-01-08
小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图所示．其中“交流电源”是恒温箱加热器的电源（加热器在恒温箱内，图中未画出）；R1处于恒温箱内，如图是小明通过实验测得R1的阻值随温度变化的关系曲线；电磁继电器的电源电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为40 mA时，电磁继电器的衔铁被吸合、恒温箱内的加热器停止加热，此时可变电阻R2＝0 Ω，恒温箱可保持60 ℃恒温．
（1）当恒温箱保持恒温60 ℃时，热敏电阻R1的阻值是多少？
（2）如果图中的“交流电源”的额定功率是1500 W，则它在正常工作情况下，每天加热50次，每次加热10min，则“交流电源”每天消耗电能多少千瓦时？
（3）如果要使恒温箱内的温度保持100℃，可变电阻R2的阻值应调为多少？
-
难度：
使用次数：121
入库时间：2021-01-08

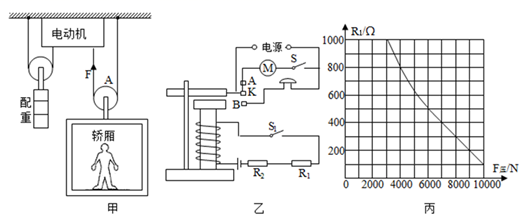

图甲是某小区高层住宅电梯结构的示意图，它主要是由轿厢、滑轮、配重、缆绳及电动机等部件组成，小明家住该小区某栋楼的16楼，他乘电梯从1楼匀速升到16楼用时50s，已知每层楼的高度为3m。小明重600N。轿厢重5400N，动滑轮和细绳的重力以及摩擦力均忽略不计，针对此时程，解答下列问题。
(1)拉力F的功率为多大？
(2)动滑轮A提升小明的机械效率为多少？
(3)图乙是该电梯超载自动报警系统工作原理的示意图，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作，当电梯超载时，触点K与触点B接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作，在控制电路中，已知电源电压为6V，保护电阻R2=100Ω，电阻式压力传感器R1的阻值随乘客压力（F压）大小变化如图丙所示，电磁铁线圈的阻值忽略不计，当电磁铁线圈电流超过0.02A时，电铃就会发出警报声，若乘客人均重为700N，该电梯最多可以乘载多少人？
