电磁继电器是利用_______控制电路通断的开关,它的工作原理是:通过直接控制“控制电路”的通断,间接控制“_______电路”的通断.
在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机这些装置中,利用电磁感应原理工作的有________ 、________。
如图是某同学制作的简易温控装置,变阻器R的最大电阻为200Ω,Rt是热敏电阻,其阻值与温度t的关系如下表所示.当电磁继电器(电阻不计)的电流超过18mA时,衔铁被吸合,加热器停止加热,实现温控.加热器的功率是1000W,所用电源为家用交流电.
t/℃ | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 |
Rt/Ω | 219.5 | 164.5 | 128.1 | 101.8 | 82.9 |
(1)电磁继电器是利用_____(选填“电生磁”或“磁生电”)来工作的.Rt的阻值随着温度的降低逐渐_____.
(2)闭合开关S后发现电路有断路的地方.该同学将一个电压表接到ab两点时指针不偏转,接到ac两点时指针偏转,断路处在_____之间(选填“ab“或“bc“).
(3)为使该装置能对30℃~70℃之间任意温度进行控制,电源E用_____节干电池.若在50℃时衔铁被吸合,应将滑动变阻器R的阻值调到_____Ω.将调节好的装置(50℃衔铁被吸合)放在容积为100m3的密闭保温容器中,已知空气的比热容为1000J(/kg•℃),密度为1.3kg/m3,则容器中的空气从30℃加热到空气达到的最高温度至少需要_____s.

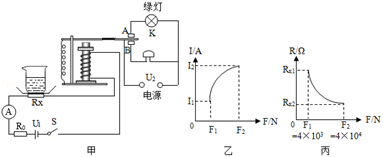

小明乘电梯时,发现电梯超载会自动报警。于是喜好钻研的他对电梯的电路图进行了研究,并设计了以下探究实验,如图甲所示。电源电压恒定不变,R0为定值电阻。用杯中水量调节压敏电阻受到力的大小,压敏电阻的电流与受到压力大小的关系如图乙所示:
(1)图片中R0的作用是_____。
(2)分析图乙I﹣F图象可知:压敏电阻Rx受到的压力增大时,通过它的电流也增大,Rx的阻值_____(选填“变大”“变小”或“不变”);当压力增大到一定程度时,触电K与_____接触,电铃响,实现自动报警。
(3)某电梯超载报警的Rx﹣F图象如图丙所示,空载时电梯厢对Rx的压力F1等于电梯厢的重力,当压力F2=1×104N时,电梯报警,则此电梯限载_____人:(设每人质量约为50kg)
(4)下列与此实验研究方法相同的是_____。
A.探究通过导体的电流与导体两端电压关系时,控制导体电阻不变
B.用光线描述光的传播路径
C.用电磁铁吸引大头针的多少表示它的磁性强弱
D.2个5Ω的电阻串联,相当于1个10Ω的电阻

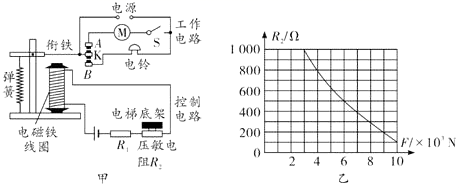

电梯为居民出入带来很大的便利,小明家住某小区某栋6楼,放学后乘电梯回家.小明查阅资料,了解到出于安全考 虑,电梯都设置了超载自动报警系统,其工作原理如图甲所示,电路由工作电路和控制电路组成:在工作电路中,当 电梯没有超载时,动触点K与静触点A接触,闭合开关S,电动机正常工作;当电梯超载时,动触点K与静触点B接触,电铃发出报警铃声,即使闭合开关S,电动机也不工作.在 控制电路中,已知电源电压 U=6V,保护电阻 R1=100Ω,电 阻式压力传感器(压敏电阻)R2的阻值随压力F大小变化如图乙所示,电梯自重和电磁铁线圈的阻值都忽略不计.
(1)在控制电路中,当压敏电阻 R2 受到的压力 F 增大时,电磁铁的磁性_____(选填“增强”、“减弱”或“不变”).
(2)若小明的体重为400N,他站在静止的电梯上,脚与电 梯地面的总接触面积为0.04m2,则此时小明对电梯地面的压 强为多少?___________
(3)某次电梯正常运行时,测得通过电磁铁线圈的电流为10mA,则此时电梯载重为多少?______
(4)若电磁铁线圈电流达到 20mA 时,刚好接触静触点B,电铃发出警报声.当该电梯厢内站立总质量为 1000kg 的乘客时,试通过计算说明电梯是否超载?______(g取10N/kg)
