难度：
使用次数：151
入库时间：2021-01-06如图所示，电源电压恒定，R1的阻值为20Ω。R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为0.4A。
(1)求电源电压；
(2)求通电10s内电路消耗的电能；
(3)当S、S1、S2都闭合时，电流表的示数变化了0.3A，求R3的阻值。
-
难度：
使用次数：127
入库时间：2021-01-06
炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？
-
难度：
使用次数：181
入库时间：2021-01-06

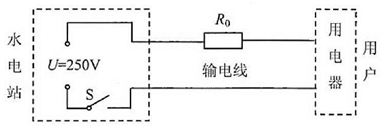

中国95后的天才科学家曹原，在2018年3月5日，成功实现了石墨烯的“超导电实验”，破解了困扰全球物理学界107年的难题，为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑，超导应用即将走进我们的生活．现有一个小型水电站，如图所示， 发电机提供的电压U=250V，保持恒定，通过输电线向较远处用户输电，输电线的总电阻 R0= 0.15Ω．闭合开关S，若发电机提供给电路的总功率P=50kW，求：
（1）通过输电线的电流和输电线上损耗的热功率P0；
（2）用户得到的功率P1和输电效率η；
（3）若将输电线改为超导输电线，在保证用户得到以上功率不变的情况下（此时可在用电器 前端加一调压装置，以保证用电器 能正常工作），与原来相比，每天节省的电能可供一个额定功率P2 =1kW的电饭煲正常工作多少天？（假设电饭煲每天工作2小时）
-
难度：
使用次数：146
入库时间：2021-01-06
如图所示，小灯泡L上标有“6V3W“，R1是定值电阻，R2是最大阻值为24Ω的滑动变阻器，电源电压和灯丝电阻均保持不变．
（1）求小灯泡正常工作时的电阻；
（2）闭合开关S、S1，滑动变阻器滑片在a端时，小灯泡恰好正常发光，电流表示数为0.9A，求R1的功率；
（3）闭合开关S，断开S1，求灯泡在1min内消耗的电能最小值．
-
难度：
使用次数：161
入库时间：2021-01-06
如图所示电路，电源电压U=6V，R1=2Ω，闭合开关后，电流表度数为1.0A．求
（1）R1两端的电压；
（2）R2在1min内消耗的电能．
