在“探究影响电流做功的因素”的实验中:有以下器材两个规格不同的灯泡,电流表,电压表,开关,滑动变阻器,电源及导线若干实验过程如表:
步骤 | 电路图 | 观察的现象 | 实验结论 |
1 |
| 灯泡的亮度和 电压表示数 | 电压越大,电流做功越多 |
2 |
| 在电压和时间相等时,电流越 大,电流做功越多 |
问题:
(1)在步骤 1 中的实验结论有不妥之处,请改正:__;
(2)在步骤 2 中的空白处补填适当的内容;
(______)
(3)在实验中根据__来反映电流做功的多少.
在探究“比较不同物质吸热的情况”的实验中,加热质量相同的水和煤油,使它们升高相同的温度.比较它们吸收热量的多少,看看这两种物质的吸热情况是否存在差异.
(1)为了得到质量相同的水和煤油,在实验室里通常使用的测量工具是_____.
(2)在相同条件下用相同的电加热器分别给水和煤油加热,要使水和煤油升高相同的温度,对____(“水”或“煤油”)加热的时间更长.
(3)根据实验数据,小明作出了水和煤油的温度随时间变化的图象,由图象可知,水的温度随时间变化的图象是____(选填“a”或“b”),煤油的比热容为_______J/(kg•℃)(C水=4.2×103J/(kg•℃)).
(4)若电加热器上标有“220V,500W“,则一个电加热器正常工作10min.消耗电能_____J.
在“探究影响电流做功多少的因素”的活动中,同学们设计了图甲、乙、丙所示的三个电路.
(1)经过讨论,认为不应该选择图甲所示的电路,原因是:_________________________.
(2)为研究电流做功与电压的关系,应该选择图______所示的电路.
(3)利用图丙所示的电路研究某问题,当闭合开关后,发现两灯都不亮,电压表V 1 有示数,电压表V 2 无示数,则电路发生的故障是______.
(4)学习了电功率的知识后,小明想测灯泡的额定功率,将标有“12 V 6W”的灯泡L 1 和标有“6V 4W”的灯泡L 2 按图丙所示电路电路连接,再接入电流表,经分析,能测出灯泡_____的额定功率.

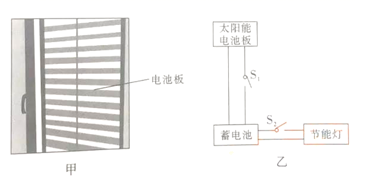

如图甲所示为某太阳能百叶窗的示意图,它既能遮阳,还能发电。它的构造特点是百叶窗的叶片为太阳能电池板(以下简称电池板),其工作电路示意图如图乙所示,电池板将太阳能转化为电能(转化效率为10%),为蓄电池充电,蓄电池再向节能灯供电。设太阳每秒钟辐射到每平方米电池板上的能量为1.2×103J(即为1.2×103W/m2),电池板对蓄电池充电的功率为60W。蓄电池充满电后,能够让10盏“12V 3W”节能灯正常工作6小时。不考虑蓄电池充电和供电时的电能损耗。则:
(1)电池板对蓄电池充电,是将电能转化为_______能的过程。
(2)白天蓄电池处于充电不供电状态,在图乙中应闭合开关_________。
(3)10盏“12V 3W”节能灯正常工作时的总电功率为________W。
(4)要将剩余一半电量的蓄电池充满电,电池板需对蓄电池充电_______小时,若充电电压为20V,则充电电流为______A。
(5)该百叶窗电池板的面积为_______m2。
如图中叶片转动时,电动机发电使LED小灯发光电梯运行有时也会发电,产生的电能一般通过电阻发热而消耗掉.如图中电梯安装的电能回收装置,能将产生的电能回收利用.已知电梯空载时轿厢的质量比配重的小且钢缆的质量可忽略不计.
如图发电的原理是______;当如图轿厢处于空载______选填“上行”或“下行”时,电梯将会发电;
如图中电梯在空载匀速下行的某段时间内,电机消耗的电能,其转化为电梯机械能的效率,配重的重力势能增加了J.则此段时间内,配重的动能______选填“增加”“减小”或“不变”,并求出轿厢重力势能的变化量______;
若镇江拥有电梯数台,每台电梯平均每天消耗的电能,在全部安装了电能回收装置后,可节约的电能.则这些电梯每天节约的电能相当于完全燃烧多少千克煤所放出的热量_____?煤的热值取.
