入库时间：2021-01-06小蕊同学在学习了电学知识后，观察到生活中的许多电热器都有多个挡位，于是他利用电压恒为10V的电源和两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器的多挡位问题．已知R1＝20Ω、R2＝30Ω，请计算：
（1）S2闭合，S1、S3断开时，电路中的电流；
（2）S3断开，S1、S2闭合时，通电5min电路消耗的电能；
（3）该电路的最大功率和最小功率之比．
-
难度：
使用次数：182
入库时间：2021-01-06
小峻家中有一个浴足盆,其部分铭牌信息如图甲所示,如图乙为浴足盆的工作电路,R1、R2均为电热丝,当开关S接a、b触点时,浴足盆的挡位不同．求：
(1)额定加热电流
(2)R1和R2的阻值各为多少欧?
(3)在用电高峰期,小峻关闭家中其它用电器,只让浴足盆通电,使其处于加热状态1min电能表(如图丙所示)的圆盘转了30转,则浴足盆加热的实际电功率为多少瓦?
-
难度：
使用次数：132
入库时间：2021-01-06
某视频展示台配套使用的投影幕是依靠电动机来控制升降的，小明用如图所示的电路进行模拟研究，电路中直流电动机的线圈电阻为2Ω，R0为阻值是10Ω的定值电阻，电源电压保持12V不变，闭合开关S，当电动机正常工作时，匀速提升重为0.4N的物体，此时电压表示数为6V．求：
（1）电动机正常工作时，通过它的电流是多大？
（2）电动机正常工作2s所消耗的电能是多少？
（3）若电动机正常工作时，有5%的机械能用来提升物体，物体在2s内上升的高度是多少？
-
难度：
使用次数：109
入库时间：2021-01-06
如图是一个温度可调的育苗箱电路，电源电压为36V，且保持不变．发热电阻R1的阻值为40Ω，R2为滑动变阻器其阻值变化范围为0﹣50Ω，允许通过的电流足够大．试求：
（1）R1的最大功率是多少？
（2）将滑片P移到某一位置，R2两端电压为6V时，通电5min，电流对整个电路做的功是多少？
（3）在调节滑片P的过程中，滑动变阻器R2能达到的最大功率是多少？
-
难度：
使用次数：154
入库时间：2021-01-06

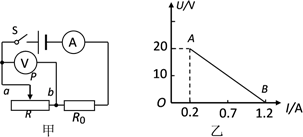

在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：
（1）电路中电流最小时，1min内电流通过电阻R做的功；
（2）电源电压和定值电阻R0；
（3）若电压表量程为0～15V，电流表量程为0～3A，为保证电表正常工作，定值电阻R0消耗的功率范围．
