难度：
使用次数：187

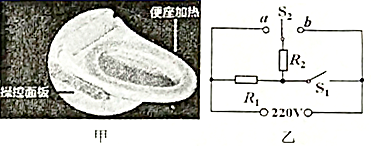

入库时间：2021-01-06小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中低三档并可手动调节，其额定电压为220V，低温档，中温档的额定功率分别为22W和44W．利用所学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：
（1）低温档加热的电流多大？
（2）中温档加热5h，消耗多少度电？
（3）高温档加热的额定功率是多少瓦？
-
难度：
使用次数：111
入库时间：2021-01-06
如图所示的电路中，定值电阻R1＝40 Ω，R2＝20 Ω，电压表示数为10 V．求：
(1)通过R2的电流；
(2)通电300 s，电流通过R1所做的功．
-
难度：
使用次数：182
入库时间：2021-01-06
如图所示将一个小电动机接在电路中工作时，电压表示数为3V，电流表示数为0.5A，该电动机在10s时间内把质量m=0.4kg的物体提升3m，（g取10N/kg）请计算：
（1）这段时间内电动机消耗的电能；
（2）这段时间内电动机对物体所做的功；
（3）电动机线圈的电阻．
-
难度：
使用次数：112
入库时间：2021-01-06
如图电磁继电器和热敏电阻R1等组成了恒温箱控制电路，R1处于恒温箱内。电源电压U＝6V，继电器线圈的电阻可不计。如图为热敏电阻的R1﹣t图象，且已知在50～150℃范围内，热敏电阻的阻值随温度的变化规律是：R1×t＝k（常数）；电阻R2是可变电阻。当线圈中的电流达到20mA时，继电器的衔铁被吸合。已知此时可变电阻R2＝225Ω，恒温箱保持60℃恒温。图中的“交流电源”是恒温箱加热器的电源，它的额定功率是1500W。
（1）60℃时，热敏电阻R1的阻值是多少？
（2）应该把恒温箱的加热器接在A、B端还是C、D端？
（3）根据统计，正常情况下，温度控制箱内的加热器，每天加热50次，每次加热10min，恒温箱每天消耗电能多少kW•h？
（4）如果要使恒温箱内的温度保持100℃，可变电阻R2的阻值应调为多少？
-
难度：
使用次数：171
入库时间：2021-01-06
在如图所示电路中，电阻R1的阻值为15Ω。闭合开关S，电流表A1的示数为0.2A，电流表A的示数为0.6A，求：
(1)电源电压；
(2)10s内电路消耗的电能。
