难度：
使用次数：102
入库时间：2021-01-06如图所示的电路中，电源两端电压保持不变，电阻R1 =10Ω, R2 =5Ω．当开关S闭合后，电压表的示数为2V．
求：（1）电流表的示数；
（2）电源两端的电压；
（3）电阻R2通电10s电流所做的功．
-
难度：
使用次数：118
入库时间：2021-01-06

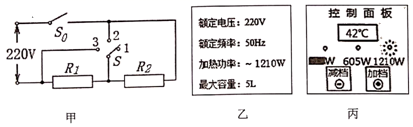

如图甲所示，是小明的爷爷网购的一台电热足浴器内部等效电路图，R1和R2均为发热丝，其中R1的阻值是80Ω；该足浴器有：低温、中温和高温档等3个档位；其铭牌的部分参数如图乙所示，电热足浴器开关S0闭合、S接3时，控制面板显示如图丙所示，求：
（1）这台电热足浴器内部电路中R2的阻值是多少？
（2）该足浴器低温档的数据模糊不清（图丙），请你计算出低温档的功率是多少？（取整数）
（3）足浴器装入最大容量初温为22℃的水，正常加热，当水温达到控制面板上显示的温度时，加热过程耗时400s，则该足浴器的热电效率约是多少？(水的比热容为4.2×103J/（kg•℃）)
-
难度：
使用次数：107
入库时间：2021-01-06
如图所示电路中，电源电压恒为6V，R1=30Ω，只闭合开关S时，电流表示数为_______A；同时闭合开关S、S1，电流表示数为0.5A，则通电1分钟电阻R2产生的热量为________J．
-
难度：
使用次数：163
入库时间：2021-01-06
一个标有“220V 1200W”的电热水壶．要在1个标准大气压下将2kg温度为20℃的水烧开，水需要吸收的热量是______J，若不计热损失，电热水壶正常工作时烧开这壶水需要的时间是____s． （水的比热容为4.2×103J/（kg•℃）
-
难度：
使用次数：166
入库时间：2021-01-06
小明一家外出旅游，出门时电能表示数为
，回来时为
，这期间消耗了______度电。这些电能可使标有“220 V 25 W”的灯泡正常工作______h。
