难度：
使用次数：127

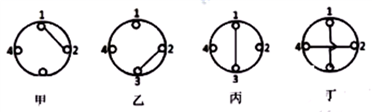

入库时间：2021-01-06如图所示，是某家用电热水壶内部的电路简化结构图，其中R1、R2为阻值相同的电热丝，有甲、乙、丙、丁四种不同的连接方式．该电热水壶有高温、中温、低温三档，中温档的额定功率为500W．求：
（1）电热水壶调至中温档正常加热，将2kg温度为30℃的水烧开（标准大气压下）需要20min,水所吸收的热量及电热水壶的效率；
（2）电热水壶高温档的额定功率；
（3）若某次电热水壶用高温档加热0.1h，耗电0.09KW·h,通过计算判断此时电热水壶是否正常工作？
-
难度：
使用次数：194
入库时间：2021-01-06
如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响。求：
(1)灯泡L1正常工作时的电流；
(2)灯泡L2的电阻；
(3)电源电压；
(4)此电路工作2分钟消耗的电能。
-
难度：
使用次数：135
入库时间：2021-01-06
如图所示为某电热饮水机电路原理图，从其说明书上的收集到的信息如下表。为了测量它加热时的实际功率，小明断开家中其它所有用电器，只将该饮水机接入家庭电路，闭合开关S，通电15分钟，观察到家中标有“
”字样的电能表转盘转过600转（r）。热水箱容量
2L
额定电压
220V
加热时的额定功率
880W
保温时的额定功率
50W
根据以上信息，求：
(1)加热电阻R1的阻值（不考虑温度对阻值的影响）；
(2)R2阻值为多少；
(3)饮水机加热时的实际功率。
-
难度：
使用次数：137
入库时间：2021-01-06

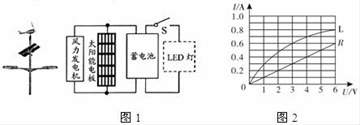

（1）如图所示是武汉市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，它是由_____材料做成的，LED灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为_____A；如果用这种路灯替换发光亮度相同的420W的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能_____kW•h．
（2）小灯泡L和电阻R上分别标有“6V 4.8W”和“6V 0.6A”字样，它们的电流随电压变化规律如图所示．现将小灯泡L和电阻R连入电路中，若能确保电路中的元件不烧坏．L和R串联时电源电压不超过_____V，L和R并联时电路的总功率最大可达到_____W．
-
难度：
使用次数：194
入库时间：2021-01-06
特高压技术可以减小输电过程中电能的损失。某发电站输送的电功率为1.1×105 kW ，输电电压为1100 kV，经变压器降至220V供家庭用户使用。小明家中有一个标有“220 V 2200 w"的即热式水龙头，其电阻为R0，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯（指示灯电阻不计）改装了电路，如图所示.开关S1，可以同时与a .b相连或只与c相连.使其有高温和低温两档。求：
（1）通过特高压输电线的电流；
（2）改装前，若水龙头的热效率为90%，正常加热1分钟提供的热量；
（3）改装后,水龙头正常工作时高温档与低温档电功率之比为4：1，请计算出高温档时的电功率。
