入库时间：2021-01-06在如图所示电路，电源电压为6V，小灯泡标有“2.5V”字样，闭合开关后，灯泡正常发光，电流表的示数为0.5A．求：
（1）电阻R的电功率；
（2）通电1min，小灯泡消耗的电能．
-
难度：
使用次数：101
入库时间：2021-01-06

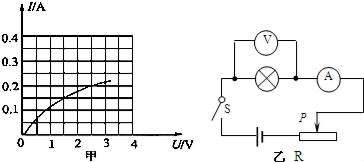

一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变．求：
（1）小灯泡的额定功率；
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；
（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。
-
难度：
使用次数：183
入库时间：2021-01-06
电动汽车因其节能、环保而受到人们的青睐。某品牌电动汽车，驾驶员与车的总质量为1.6t，车静止时轮胎与地面接触的总面积为0.08m2．汽车在平直公路上以10m/s的速度匀速行驶20min，此时驱动电机的输入电压为300V，电流为60A，汽车所受阻力为驾驶员与车总重力的0.1倍，g取10N/kg。求电动汽车：
（1）静止在水平地面上对地面的压强。
（2）匀速行驶过程中驱动电机消耗的电能。
（3）匀速行驶过程中牵引力的大小。
（4）匀速行驶过程中牵引力所做的功。
-
难度：
使用次数：135
入库时间：2021-01-06

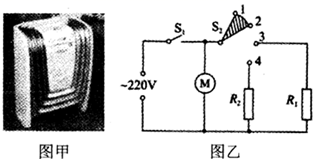

如图甲是文文同学家新买的一台冷暖空调扇，其内部简化电路如图乙所示，R1、R2均为发热电阻，R1的阻值为110Ω，M是电动机。开关S1闭合后，当S2接1、2时吹冷风；当S2接2、3时吹温风；当S2接3、4时吹热风，此时空调扇的总功率为1100W．已知：电源电压为220V，c冰＝2.1×103J/（kg•℃）。求：
（1）吹冷风时，在空调扇内加入冰袋会使吹出的风温度变低，若冰袋内冰的质量为lkg，温度从﹣16℃升高到一6℃时，冰从周围吸收的热量是多少？
（2）吹冷风时，电动机正常工作1h消耗的电能为0.11kW•h，此时通过电动机的电流是多少？
（3）吹热风时，R2的电阻是多少？
-
难度：
使用次数：189
入库时间：2021-01-06
如图所示是某型号电压力锅工作电路简图，下表是其部分参数。接通电路后，开关S自动与触点a、b接通，1挡加热器开始加热。当锅内混合物质温度达到102℃时，开关S自动与a、b断开，并与触点c接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。现将质量为2.0kg，初温为36℃的混合物质放入压力锅中，接通电路使其正常工作20min。假设加热器产生的热量全部被混合物质吸收，混合物质的比热容（为）c=4.0×103J/（kg·℃）。求：
（1）R1、R2的阻值。
（2）电压力锅加热多少秒后开始保压？
（3）电压力锅最后2min内消耗的电能。
额定电压/V
220
1挡加热器额定功率/W
550
2挡加热器额定功率/W
110
保压温度/℃
102
最大容积/dm3
3
