难度：
使用次数：181

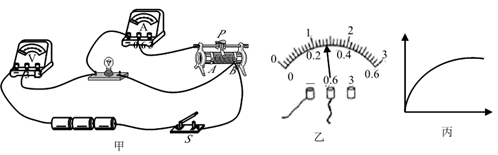

入库时间：2020-12-30小华要测定标有“2.5V”小灯泡正常发光时的电功率，连接了如图甲所示的电路。电源电压为4.5V，所用滑动变阻器的规格为“25Ω 0.5A”。
（1）同组的小霞发现小华的电路连接有错误，如果此时闭合开关，观察到的现象是（________）
A．小灯泡不发光，电流表有示数 B．电流表有示数，电压表无示数
C．小灯泡发光，电压表有示数 D．小灯泡不发光，电压表示数超过量程
（2）若图甲中只有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接；
（________）
（3）小华将电路改接正确后，将滑动变阻器的滑片P置于_____（选填“A”或“B”）端，再闭合开关，调节滑片，使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的功率是_____W；
（4）小华还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的I﹣U图像，如图丙所示，根据图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_____（选填“增大”、“减小”或“不变”）；
（5）① 同组的小明同学还想探究“当电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成四个阻值分别为5Ω、10Ω、15Ω和 20Ω的定值电阻，其余连接均不改变；
② 小明先把 5Ω的电阻接入电路，移动滑动变阻器的滑片，使电压表示数为 1.5V，读出电流表示 数；再将 5Ω的电阻换成 10Ω的电阻，为了使电压表的示数仍为 1.5V，应将滑动变阻器的滑片 P向_____（选填“A”或“B”）端移动，读出电流表的示数；
③ 之后小明用15Ω的电阻替换10Ω的电阻接入电路中，此时无论他怎样移动滑片，都无法将电压表示数调到 1.5V，为了用以上 4 个定值电阻完成实验且确保电路安全，应控制定值电阻两端的电压在_____~_____V范围内。
-
难度：
使用次数：104

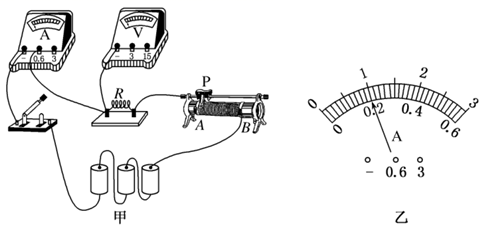

入库时间：2020-12-30小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．
（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）____________．（2）开关闭合前，滑动变阻器的滑片P应置于____________端（选填“A”或“B”）．
（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应____________．（选填“变大”、“变小”或“不变”）
（4）某次实验时电流表的示数如图乙所示，则电流表示数为_______A，此时R的阻值为_________Ω．
-
难度：
使用次数：117
入库时间：2020-12-30

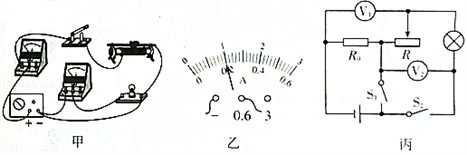

小红在“测定小灯泡的电功率”的实验中，选择了额定电压为2.5V的小灯泡，电源电压保持6V不变，滑动变阻器规格为“40Ω 1A”，连接电路如图甲所示。
（1）小红所连接电路存在一处错误，请你在错误的导线上面“x”，用笔画线代替导线，画出正确的连线____。
（2）正确连接电路后闭合开关，发现电流表有示数，电压表无示数，则电路中存在的故障可能是_____（选填“灯泡”或“电压表”） 断路。
（3）排除故障后，闭合开关，移动滑片，当电压表示数为2V时，电流表的示数如图乙所示，此时电流表的示数为_____A，小灯泡的功率为_____W。
（4）若使小灯泡正常发光，应将滑片向_____（选填“左”或“右”）移动至电压表示数为_____V。
（5）小红想要继续探究“电流与电阻的关系”，只将小灯泡换成阻值不同的定值电阻，实验时控制定值电阻两端的电压保持2V不变，则更换的定值电阻的阻值不能大于_____Ω。
（6）老师又拿来一个额定电流为Im的小灯泡，来测量小灯泡的额定功率。设计了如图丙所示电路，电源电压未知、电阻的阻值为R0．请你将实验步骤补充完整。
①只闭合开关_____（选填“S1”或“S2”），将滑动变阻器的滑片移至最左端，读出电压表V1的示数为U1；
②只闭合开关_____（选填“S1”或“S2”），再次调节滑片，直到电压表V2的示数为_____，此时小灯泡正常发光，电压表V1的示数为U2；
③小灯泡额定功率的表达式是P额=_____。
-
难度：
使用次数：124
入库时间：2020-12-30
小明做“测小灯泡的电功率”实验时，所用器材有：电压为6V的电源，额定电压为2.5V的小灯泡，标有“40 Ω 1A” 的滑动变阻器以及符合实验要求的电压表、电流表、开关和导线。
甲 乙 丙
(1)如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线___；
(2)小明改正错误后，闭合开关前应将滑片P置于最_____端； (选填“左”或“右”)
(3)小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U- I图像，根据图像提供的信息，可计算出小灯泡的额定功率是_____W；
(4)若实验中电流表坏了，为了测量小灯泡的额定功率，小明又用一个定值电阻R0接在原电路电流表的位置，设计了如图丙所示的电路，然后调节滑动变阻器滑片使电压表示数为2.5V，接着保持滑片位置不变，将电压表的__________点(选填“a”或“b”)接线改接到c点，观察并记录电压表示数U，则小灯泡的额定功率可表示为P额=_____；所选用的定值电阻R0的阻值不得超过___________Ω；
(5) (拓展)实验结束后，小明保持其它器材不动，只将图甲中的小灯泡换成定值电阻，来探究电流与电阻的关系，小明准备好的定值电阻有5Ω、10Ω、 15Ω、 20Ω。要完成这四次探究实验，则定值电阻两端电压的取值范围是____________。
-
难度：
使用次数：165
入库时间：2020-12-30

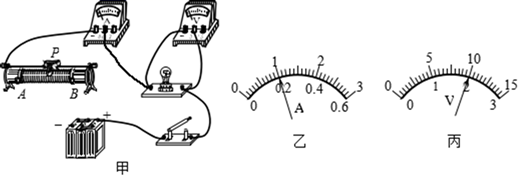

小亮同学做测定“小灯泡的额定电功率”实验时，所用器材有电压为6V的电源、额定电压为2.5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器（50Ω1A）、以及符合实验要求的电表、开关和导线。如图（甲）是小亮同学没有连接完整的电路。
（1）请你用笔画线代替导线，将图（甲）所示的电路连接完整，要求滑动变阻器的滑片向B端移动时，电流表和电压表的示数都变大。
（_____）
（2）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障可能是______。
（3）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向______端移动（选填“A”或“B”）。当小灯泡正常发光时，电流表的示数如图（乙）所示，则小灯泡的额定功率是_____W，
（4）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，保持电压表示数始终为如图（丙）所示，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值不能够大于_____。
（5）若小亮在（4）实验中用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，并控制定值电阻两端电压为2.5V，使用滑动变阻器的铭牌为“10Ω1A”，为了能够完成实验，小亮可以选择的电源电压的范围是_____。
