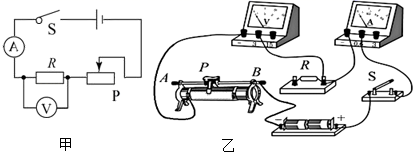

入库时间：2020-12-30小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，“10Ω 2A”“20Ω 1.5A”两种规格的滑动变阻器，导线若干。
(1)请你用笔画线代替导线，只添加一根导线将图乙中的实物图连接完整；________
(2)闭合开关前，应将变阻器滑片P移到_____端（选填“A”或“B”）。连接无误后，闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是_____；
(3)故障排除后，依次将阻值为5Ω、10Ω、25Ω的定值电阻接入电路中，完成实验，获得数据如表。
实验组别
1
2
3
电阻R（Ω）
5
10
25
电流I（A）
0.4
0.2
0.08
完成第一组实验，断开开关，拆下5Ω的电阻，改接10Ω的电阻。继续操作有以下四步：
①闭合开关；②将滑动变阻器的滑片移到阻值最大位置；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序是_____；
(4)上述操作④中判断滑片已处于适当位置的依据是_____；本次实验中选择较合适的滑动变阻器的规格为_____。分析表中数据得到的结论是_____；

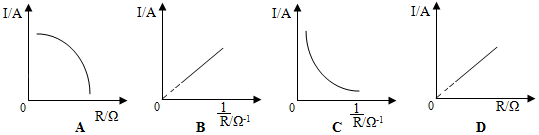

(5)依据表中数据作出了下列图象，其中正确的是_____；
-
难度：
使用次数：109
入库时间：2020-12-30
小明同学利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω，10Ω，15Ω，20Ω，25Ω
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整，（要求滑动变阻器向右移动时，电路中的电流变小）．
（_________）
（2）闭合开关前，应将滑动变阻器滑片滑到_____（选填“A”或“B”）处．
（3）滑动变阻器在本实验中的作用是①_____，②_____．
（4）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：_____．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是，将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为_____V时，读出电流表的示数．
（5）若电流表的示数突然变为0，而电压表的示数增大，经检查，电表和导线无故障，则出现的故障可能是_____．
（6）若要探究电流与电压的关系，应控制_____不变．
-
难度：
使用次数：165
入库时间：2020-12-30

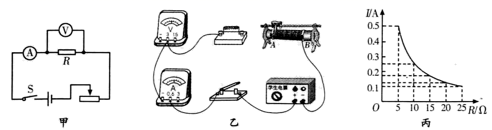

小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（_________）
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；
A．电阻处短路 B．电阻处断路 C．滑动变阻器处断路
（3）排除故障后进行实验。实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：电压一定时___________；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V不变，应将滑动变阻器的滑片P向________（选填“A”或“B”）移动，记录此时各表的示数。
-
难度：
使用次数：134
入库时间：2020-12-30

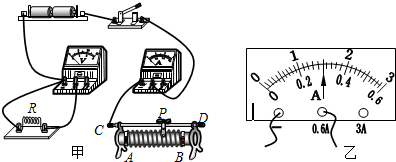

小亮用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，所用器材如下：电压表(0∼3V,0∼15V)；电流表(0∼0.6A,0∼3A)；滑动变阻器A(0∼10Ω)；滑动变阻器B(0∼200Ω)；阻值为5Ω、10Ω的定值电阻各一个；两节干电池、开关和导线若干。
（1）请你在图甲中用一根导线(用笔画线代替)完成实验电路的连接_____.(要求滑动变阻器滑片向左移动时,电流表示数增大)
（2）连接电路时开关要______；为方便调节电流，应选用滑动变阻器______(选填“A”或“B”)；接通电路前，应把滑片P移到滑动变阻器的______(选填“左”或“右”)端。
（3）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻R______(选填“断路”或“短路”).
（4）排除故障后，小明在实验中通过调节滑动变阻器的滑片，测出电阻R在不同电压下对应的电流值，如下表所示
分析表中的数据得到：电阻一定时，电流跟电压成______.
（5）小明将电阻R换成一个额定电压为3.8V，阻值约为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验：
①在增加一节干电池的同时对电路还必须进行改动的是________________________________。
②当调节滑动变阻器的滑片使电压表的示数为3.8V时，电流表的示数如图（乙）所示，则小灯泡的额定功率是_____W。
-
难度：
使用次数：145
入库时间：2020-12-30

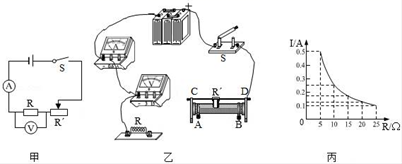

在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
（____）
（2）在开关闭合前，应将滑动变阻器的滑片滑至最_____（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验,数据如图乙表格所示,小明紧接着再将20Ω的定值电阻替换10Ω的电阻后,直接读出电流表示数示为__A．
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有_________。（写出具体的电阻值）
（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_____；
②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）．由此可求出小灯泡正常发光时的功率为__W；
（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请完成实验步骤．
①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；
②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再_____________________，读出电流表的示数为I2；
③则小灯泡的额定功率表达式为P额=_____．
