难度：
使用次数：112
入库时间：2020-12-22如图所示，一灯泡L标有“12V 6W”字样，接入电路中，电源电压保持不变，灯泡灯丝电阻不随温度而改变，闭合开关S，当滑动变阻器滑片P移到b端时，电压表示数为5V：当滑动变阻器滑片P移到ab的中点时，电压表示数为3V，求：
灯丝电阻值是多少？
灯泡L正常发光时，在10min内消耗的电能是多少千瓦时？
电源电压是多少？
滑动变阻器的最大阻值是多少？ -
难度：
使用次数：134
入库时间：2020-12-22

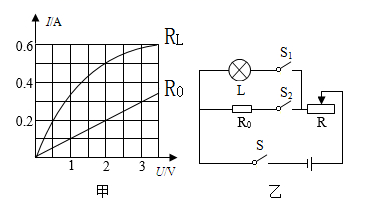

如图甲是定值电阻R0和有“6V 6W”灯泡L的信息图象，将它们接入图乙所示的电路，其中电源电压不变，滑动变阻器R最大阻值为8Ω，当只闭合开关S、S1，滑片P位于R最右端时，灯泡L的实际功率为lW，求：
(1)R0的阻值；
(2)灯泡正常发光100s，电流通过灯泡产生的热量；
(3)电源电压；
(3)电路消耗的最大电功率。
-
难度：
使用次数：133
入库时间：2020-12-22
下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：
（1）电烤箱在高温档时正常工作5 min所产生的电热是多少？
（2）开关S1、S2均闭合时，电烤箱处什么档位？电路中R1的阻值是多少？
（3）电烤箱在低温档正常工作时，R1的功率是多少？
-
难度：
使用次数：150
入库时间：2020-12-22

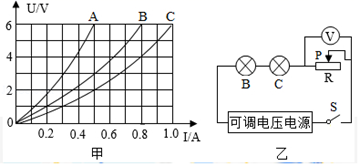

现有一个可调电压电源，一个滑动变阻器R（铭牌上标有“50Ω 2A”的字样），一个电压表，A、B、C三盏小灯泡规格分别为：A灯“6V 3W”、B灯“6V 4.8W”、C灯“6V 6W”，三盏小灯泡的电流电压关系如图甲所示，即三个灯的电阻随实际功率变化而变化．在保证电路安全的情况下，进行以下实验
（1）若将A、B、C三盏小灯泡并联接在可调电压电源两端，电源电压调节为6V，求经过2.5min，三盏小灯泡消耗的总电能为多少J
（2）若将A、B、C三盏小灯泡串联接在可调电压电源两端，调节电源电压，使A灯正常发光，求此时C灯的实际电功率
（3）若将电路元件按如图乙所示连接，电源电压调节为20V，当滑动变阻器滑片在某个点时，电压表读数为15V，求将滑动变阻器滑片从这个点开始向左滑动的过程中，滑动变阻器阻值变化范围
-
难度：
使用次数：183
入库时间：2020-12-22
如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
