难度：
使用次数：146
入库时间：2020-12-22张强妈妈买了一个新的电饭煲，张强从说明书中，得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化．求：
（1）电饭煲在“保温”状态下正常工作时，通过电饭煲的电流；
（2）电阻R2的阻值；
（3）某周末的晚饭时，张强想利用自家电能表（如图乙）测量家庭电路的实际电压．于是他关闭了家中其它所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到电能表的转盘在1min内转了50转．求家庭电路的实际电压．
-
难度：
使用次数：149
入库时间：2020-12-22
如图所示，一个标有“2.5V 0.5W”的小灯泡L与滑动变阻器R串联，电源两端的电压为6V保持不变．开关S闭合后，移动滑动变阻器的滑片，使小灯泡正常发光．求：
（1）小灯泡正常发光100s，消耗了多少电能？
（2）小灯泡正常发光时，滑动变阻器接入电路中的电阻是多少？
-
难度：
使用次数：115
入库时间：2020-12-22

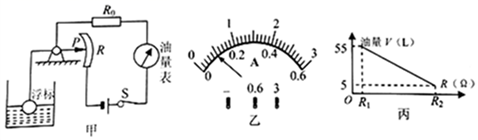

图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个有“
”和“
”两个量程的电流表，电源电压为12V且保持不变，
当长方体油箱中有55升汽油时，油量表的指针满偏，此时
两端的电压为6V；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数如图乙所示，此时报警电路
图中未画出
开始自动报警，提醒司机尽快加油．油箱中汽油的体积V和变阻器接入电路的电阻R的关系如图丙所示．问：
油箱装满汽油时消耗的电功率是多少？
变阻器R的总电阻是多少？
当油量表的示数为
时，油箱里还有多少升汽油？ -
难度：
使用次数：173
入库时间：2020-12-22
有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，灯泡L的正常工作电压为12V，通过灯泡L的电流跟其两端电压的关系如图乙所示。求：
（1）小灯泡正常工作时，小灯泡的电阻
（2）移动滑片，使通过灯的电流为0.6A,此时滑动变阻器R连入电路的阻值是多少？
-
难度：
使用次数：100
入库时间：2020-12-22
图甲是某家用电熨斗．电路原理如图乙，R1、R2为发热体，R1的阻值为110Ω，通过S1、S2实现温度控制．电源电压为电熨斗的额定电压220V，电熨斗消耗的最大功率为660W．
（1）只闭合S1，求通过R1的电流；
（2）只闭合S2，求R2在60s内产生的热量；
（3）为适应更多衣料，小明对电路做了改造（如图丙）．当电熨斗控制开关S1、S2处于原低温工作状态不变时，移动滑片P，相应发热体的功率可在原功率的25%~100%之间变化．求滑动变阻器最大阻值至少为多少？
