入库时间：2019-06-14小明同学在伏安法测电阻的实验中:
(1)在连接电路时，开关S应处于 状态，滑动变阻器的滑片P应放在电阻最 的位置。

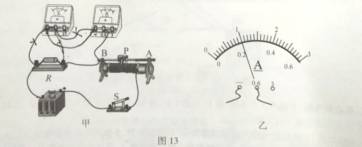

(2)小明同学连接了如图13甲所示的电路,闭合开关，电流表 示数，电压表的示数。(两空均选填“有”或“无”)
(3)他仔细检查电路.发现有一根导线连接错误.请你在答图13甲中错误的导线上画“x"，并用笔画线代替寻线画出正确的根连接导线。
(4)正确连接电路后,闭合开关,调节滑动变阻器滑片P,当电压表的示数为2 V时，观察到电流表示数如图13乙所示，他记下数据并算出电阻R的阻值为 Ὠ
(5)同组小斌同学继续向 (选填“A”或“B”)端移动滑片P .适当增大电阻R两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差。
-
难度：
使用次数：122
入库时间：2019-06-14
小明同学在探究浮力的实验中:

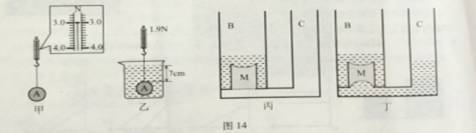

(1)如图14甲所示，把半径为3cm、密度均匀的实心小球A用组线挂在弹簧测力计上测得其重力为 N,他用手竖直向上轻轻托起小球,弹簧测力计示数将变 。
(2)他又将小球A缓慢放人盛有适量水的烧杯中，弹簧测力计的示数逐渐变小，说明小球受浮力作用且浮力的方向是竖直向 ，当小球顶部距水面7 cm时弹簧测力计示数为1.9N,如图14乙所示，小球受到的浮力大小是__ N。
(3)为进.步研究浮力产生的原因，小明自制了薄壁实验箱,左右分别是柱形箱B和C.B箱下部有一圆孔与C箱相通，他将上下表面是橡皮膜的透明空心立方体M放在圆孔上紧密接触，并向B箱中加入适量的水使M浸没且沉在箱底,如图14丙所示。现往C箱加水至与M下表面相平时.M下表面橡皮膜____ ( 选填受到"或”不受”)水的压力作用，继续向C箱中加水至M上下表面橡皮膜形变程度相同时,则M上下表面受到水的压力 (选填“相等”或“不相等”);再向C箱中加一定量的水，M上下表面形变程度如图14丁所示,则下表面受到水的压力___( 选填“大于”“小于”或“等于”)上表面受到水的压力。这就是浮力产生的真正原因。
(4)同组小斌同学根据第(2)小题中小球受到的浮力大小和第(3)小题探究浮力产生的原因巧妙地计算出图14乙中小球A受到水对它向下的压力____ N ( 圆面积公式:S=πr2 ,取π=3)
-
难度：
使用次数：83
入库时间：2019-06-14
如图15所示，定值电阻R1的阻值为10Ὠ,R2的阻值为30Ὠ,闭合开关后电流表的示数为0.1 A。求:
（1）电源电压;
(2)电限R1在1分钟内产生的热量。
-
难度：
使用次数：145
入库时间：2019-06-14

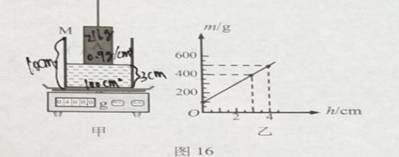

如图16甲所示,将底面积为100cm2高为10cm的柱形容器,M置于电子称上，逐渐倒人某液体至3cm深，再将系有细绳的圆柱体缓慢向下浸入液体中，液体未溢出，圆往体不吸收液体，整个过程电子秤示数m随液体的深度变化关系图像如图16乙所示。若圆柱体A的质量为216g.密度为0.9g/cm3底面积为40cm2 .求:
(1) 容器的重力:
(2) 液体的密度:
(3)在圆柱体浸人液体的过程中，当电子称示数不再变化时液体对容
浸人液体前增加了多少?
-
难度：
使用次数：112
入库时间：2019-06-14
特高压技术可以减小输电过程中电能的损失。某发电站输送的电功率为1.1x105kW ,输电电压为1100kV, 经变压器降至220V供家庭用户使用。小明家中有一个标有“220V 2200w"的即热式水龙头,其电阻为R。,他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R和两个指示灯(指示灯电阻不计)改装了电路，如图17所示.开关S1,可以同时与a .b相连或只与c相连.使其有高温和低温两档。求:
(1)通过特高压输电线的电流:
(2)改装前，若水龙头的热效率为90%.正常加热1分钟提供的热量:
(3)改装后,水龙头正常工作时高温档与低温档电功率之比为4:1，请计算出高温档时的电功率。
