如图6所示,用大小为5000 N的拉力F通过滑轮组将重为800N的物体匀速提升和10cm,不计绳重与摩擦,拉力F移动的距离为 cm,.滑轮组的机械效率是 % 。

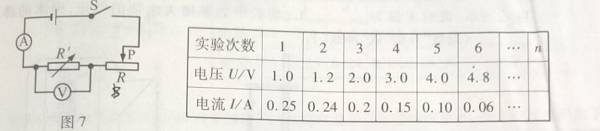

如图7所示,电源电压保持不变.滑动变望器的滑片P移动到某一位置不动,然后改变电阻R/的阻值,得到多组电流、电压值,记录如下表。第4次实验时电阳箱的电功率为 W:分析数据发现电阻箱在第2、6次(或第3、5次)实验时电功率相等由此推理:电阻箱在第1次与后而第n次实验时的电功率也相等.则第n次实验时电阻箱的阳值为 Ὠ
如图8所示,2019年5月19日全国科技活动周在北京军事博物馆举办,观众可以近距离了解国之重器一中国高铁。 全程无缝钢轨,焊接机将两根钢轨相邻两端升温至10000C以上,然后两根轨道挤压到一起,它不仅仅是为了消除钢轨的眶当声,还是因为列车高速运行中车轮会对钢轨产生冲击,避免了脱轨的危险。动车组安装翼形受电弓(也称电刷,输送电能)、采用全新铝合金车体超失流线型车头圆桶形车身.这些设计无不让人惊叹。
请找出一个与以上情景有关的物理信息,并指出对应的物理知识,不得与示例重复。
示例:物理信息:钢轨升温至10000C以上,挤压到起:
物理知识:钢轨先熔化,后凝固。
物理信息:
物理知识:
请按要求完成下列作图。
(1)在客图,中画出静止在水平面上的木块所受重力的示意图;
(2)在答图10中画出人射光线经过凹透镜后的出射光线。
请按要求完成下列实验:
(1)如图II所示是“探究平面镜成像特点”的实验装置,小斌同学将薄玻璃
板 放在铺有白纸的水平桌面上,在玻璃板的一侧点燃蜡烛A.透过玻璃板观察另-侧蜡烛A的像;再拿另一支外形完全相同的蜡烛B竖直放在玻璃板后面,调整蜡烛B的位置若与像重合,说明像与物的大小 ;移去蜡烛B. 在其位置上竖立光屏,发现光屏上不能呈现蜡烛A的像,说明平面镜成正立的 (选填"虚“或“实”)像。
(2)在“探究水沸腾时温度变化特点的实验中图12中所示的实验中温度计的使用有一处明显的错误是 ;改正错误后,水沸腾时温度计如12乙所示,此时水温为 :实验中如果增大水面的气压,则水的,沸点将__ 0C( 选填“升高”或“降低”)。
