入库时间：2008-08-18在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V 18W”的电阻和若干开关、导线．

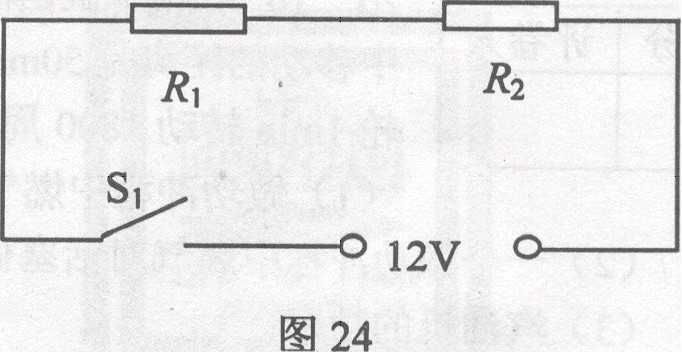

(1)小虎第一个完成设计，他设计的电路如图24
所示．他编制的试题是：“在图24所示的电路
中，闭合开关S1，通电5min产生多少热量?”
请你解答此题：
(2)小华思考一会儿，设计了能提供两种功率工
作的电路．编制的试题是：“在小虎设计的电
路上再加一个开关，使电路能以两种功率工
作，其大、小功率之比是___________．”
请你在图24中完成小华的设计，并将电路大
小功率之比填入空格中．

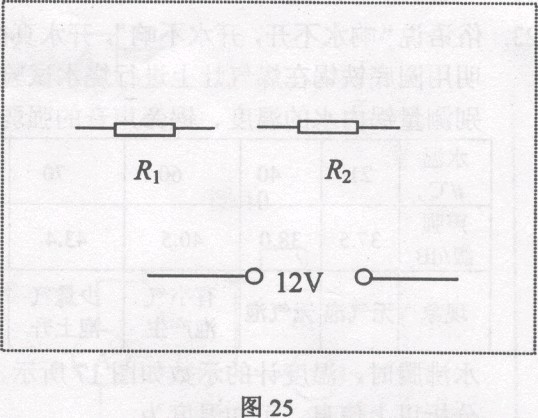

(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图25的方框内，画出小明所设计的电路图．
