难度：
使用次数：58

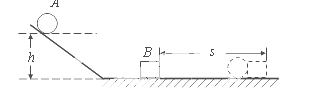

入库时间：2014-05-06如图所示是探究“物体动能的大小与什么因素有关的实验示意图（B为木块）．
（1）在探究动能与 的关系时，要保持小球的质量不变，让小球从 （选填“相同”或“不同”）的高度滚下．
（2）物理的研究方法有许多，本实验运用了两种研究方法：一是 法；二是转换法．就本题来说：用 来表示小球动能大小的方法就是转换法．
-
难度：
使用次数：181
入库时间：2014-05-06
用如图所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱 ，S为单刀双掷开关，R0为定值电阻．小明用该电路进行实验，主要步骤有：
A．把开关S接b点，调节电阻箱，使电流表的示数为I；
B．读出电阻箱的示数R；
C．把开关S接a点，读出电流表的示数为I；
D．根据电路图，连接实物，将电阻箱的阻值调至最大．
（1）上述步骤的合理顺序是 （只需填写序号）．
（2）步骤A中电阻箱调节好后示数为30 Ω．若已知R0的阻值为10Ω，则待测电阻的阻值为 Ω．
（3）本实验物理思想方法可称为 （选填“控制变量法”或“等效替代法”）．
-
难度：
使用次数：66
入库时间：2014-05-06

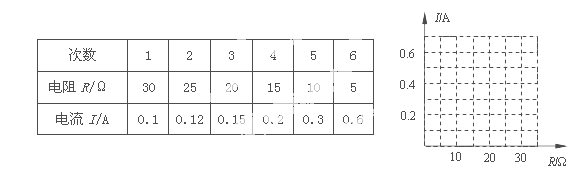

现有下列器材：蓄电池（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”：
（1）实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，请你利用表格中的数据，在坐标纸上画出导体中的电流随电阻变化的图像．（2分）
（2）在做完第五次实验后，接下来的操作是：断开开关， 将10Ω的定值电阻更换为5Ω的定值电阻，闭合开关后，电压表示数会 （选填“变大”、“变小”或“不变”），需将滑动变阻器的滑片向 （选填“左”或“右”）移，便电压表示数为 V时，读出电流表的示数．
（3）为完成整个实验，应该选取哪种规格的滑动变阻器（ ）
A．50Ω 1.0A B．50Ω 0.5A C．20Ω 1.0A D．20Ω 0.5A
-
难度：
使用次数：73
入库时间：2014-05-06

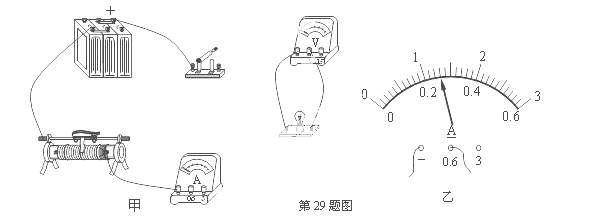

一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干．
（1）请你用笔画线代替导线，将电路连接完整．（2分）
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是 ．
（3）排除故障后，进行了三次测量，测量数据如下表．当小灯泡正常发光时，电流表示数如图乙所示，此时电流为 A；小灯泡的额定功率为 W．
电压U/V
1
2.5
2.8
电流I/A
0.18
0.28
（4）利用所给器材，该实验装置 （选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系．
（5）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点 （选填“1”或 “2”），移动滑片，使电压表的示数为 V；
②再将开关S2拨到触点 （选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额= （用已知量和测量量表示）．
-
难度：
使用次数：55
入库时间：2014-05-06
如图所示的电路中，电源电压为18V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 1A”字样．闭合开关S后，通过R1的电流为0.6A．求：
（1）电阻 R1的两端的电压U1；
（2）此时电流通过R2消耗的电功率P2；
（3）计算在移动滑片的过程中电压表的最小示数．
