难度：
使用次数：1019

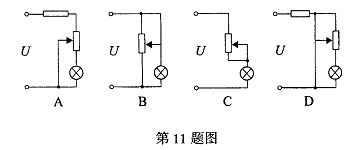

入库时间：2010-12-19在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是（ ）
-
难度：
使用次数：262
入库时间：2010-12-19
小明家新买了一条标有“220V50W”的电热毯，他想用电流表和电压表测量电热毯的电阻值，于是连接了如图所示的电路。其中R为待测电热毯的电阻，电源两端的电压为6V，滑动变阻器的最大阻值为20Ω．但是，小明在测量过程中发现，无论怎样调整滑动变阻器，电表的示数都几乎没有变化，且查得各元件完好，电路连接无误．请分析产生这一现象的原因．如果仍然使用这些器材，怎样连接电路才能有效地改变电热毯两端的电压?请画出你的电路图．
-
难度：
使用次数：1446
入库时间：2010-12-19

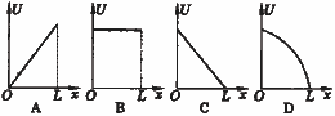

如图6所示的电路中，ＡＢ为粗细均匀的长为Ｌ的电阻丝，以ＡＢ上各点对Ｂ点的电压Ｕ为纵坐标，各点离Ａ点的距离ｘ为横坐标，则Ｕ随ｘ变化的图线应为图6′中的（）
-
难度：
使用次数：392
入库时间：2010-12-19
如图5所示电路，由估算可知，通过毫安表的电流约为______毫安，通过安培表的电流约为 安培。
-
难度：
使用次数：590
入库时间：2010-12-19
如图中已知R1=R2=……=Rn=Rn+1=……=Rm=Rm+1=R/2，R=40欧，电源电压60伏．流过Rn的电流大小是 ．
