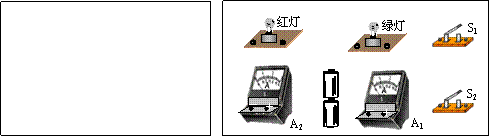

    如图的电路盒面板上有:红、绿灯各一只,两个开关S1S2,电流表二只,电源。在不打开盒子的情况下,为探究盒内电路结构,进行了如下实验:

    闭合开关

    S1

    S2

    S1S2

    灯的发光情况

    红灯

    不亮

    绿灯

    不亮

    不亮

    电流表A1示数

    没有示数

    有一定示数I1

    有一定示数I2(I2>I1)

    电流表A2示数

    没有示数

    有一定示数I1

     有一定示数I1

    请根据实验情况在方框内画出盒内电路的电路图,并将面板上的实物元件连接起来。











  • 难度: 使用次数:102 入库时间:2010-05-05

    有一个电路盒,面板上有L1L2两个小灯泡,两个开关S1S2,一个电压表和一个电流表,电源。为研究盒内的电路结构,小明做了如下实验。根据实验情况,请你在下面的方框内画出盒内电路的电路图。

    闭合开关

    S1

    S2

    S1S2

    L1

    不发光

    发光

    不发光

    L2

    不发光

    发光

    发光

    电压表示数

    无示数

    有示数

    无示数

    电流表示数

    无示数

    有示数

    变大


  • 难度: 使用次数:125 入库时间:2010-05-05

    有一个电路盒,面板上有灯、铃各一只,三个开关S1S2S3,一个电流表,一个电压表,电池组。在不打开盒子的情况下,他想探究盒内的电路结构。为此,做了如下实验。根据实验情况,请你在方框内画出盒内电路的电路图:

    闭合开关

    S1 S2

    S1S3

    S2S3

    S1S2 S3

    用电器

    工作情况

    不亮

    不亮

    电铃

    不响

    不响

    电流表示数

    有示数

    有示数

    无示数

    有示数

    电压表示数

    有示数

    有示数

    无示数

    有示数


  • 难度: 使用次数:72 入库时间:2010-05-05

    某电路面板上有L1L2两个灯泡,三个开关S1S2S3,一个电压表和一个电流表,电源。为了在不打开盒子的情况下,探究盒内的电路结构,小明做了多次实验并将实验结果记录如下,根据实验获得的信息,画出盒内的电路图。

    闭合开关

    S1

    S2

    S3

    S1S2

    S1S3

    S2S3

    S1S2S3

    灯的情况

    L2

    不亮

    不亮

    不亮

    不亮

    不亮

    不亮

    L1

    不亮

    不亮

    不亮

    不亮

    电流表情况

    I1

    I2

    I1I1>I2

    电压表情况

    U1

    U2

    U1U1> U2


  • 难度: 使用次数:114 入库时间:2010-05-05

    小林有一个电路盒,面板如图上有L1L2灯各一只,两个开关S1S2,一个电流表。在不打开盒子的情况下,他让小莉探究盒内的电路结构。为此,小莉做了如下实验:

    只闭合开关

    S1

    S2

    S1S2

    灯的发光情况

    L1

    不亮

    L2

    不亮

    不亮

    电流表示数

    I1

    I2

    I3

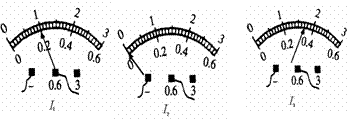

    三次电流表的示数如下图所示:

    根据实验情况,请你画出盒内电路的电路图,并在图中标明电流表的正负接线柱。
