    阅读短文,并回答短文后的问题。

      探究电阻上的电流跟电压的关系的过程中,一些同学作出了以下猜想:

      猜想A:加在电阻两端的电压越大,通过的电流越小;

      猜想B:加在电阻两端的电压越大,通过的电流越大;

      猜想C:加在电阻两端的电压增大,通过的电流不变。

      为了验证上述猜想是否正确,小明用定值电阻和一个电压恒定的电源,及有关的实验器

    材,设计了电路,按实验要求分别测出有关的物理量。

        (1)为了完成该实验,需要的测量仪表是

        (2)请你在右边的方框内画出能验证上述猜想的实验电路图。

        (3)表中是小明在实验中测出的数据,其中R为定值电阻,阻值分别为20Ω10ΩU是电阻R两端的电压,I是通过电阻R的电流。

    实验序号

      RΩ

        UV

        IA

        1

        1

        005

        2

     R=20Ω

        2

        01

        3

        3

        01 5

        4

        1

        01

        5

    R=10Ω

        2

        02

        6

        3

        0.3

        7

        1

        02

        8

    R=5Ω

        2

        0.4

        9

        3

        06

        通过分析比较实验序号        的数据,可知猜想        是正确的(“A”“B”“C”)

    (4)通过分析比较以上数据,你还发现了


  • 难度: 使用次数:116 入库时间:2010-03-28

    按右图所示电路对额定电压为3.8V的小灯泡进行实验时,测得五组数据,并记录在表中,同时记录了小灯泡亮度变化情况。

    1

    2

    3

    4

    5

    U/V

    3.0

    3.5

    3.8

    4.0

    4.5

    I/A

    0.28

    0.30

    0.31

    0.32

    0.34

    亮度



    请你仔细分析实验数据和实验现象。回答以下问题:

    1)小灯泡的额定功率是             W

    2)小灯泡亮度变化规律是

    3)除了表格中列出的数据和现象外,你还能发现的问题是


  • 难度: 使用次数:205 入库时间:2010-03-28

    在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)

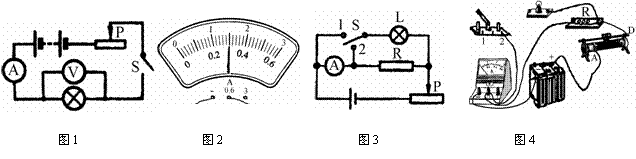

    1)王强小组采用图1所示的方案,这种测量方法叫做_________;测量时发现闭合开关后,无论怎样移动滑片P,灯都不亮,电流表示数始终为0,电压表示数约为6V,则电路中出现的故障可能是:___________;排除故障后,调节滑动变阻器,直到电压表的示数为3.8V,此时电流表示数如图2所示,则小灯泡的额定功率为_______W




    (2)姚远小组设计了另一种实验方案(其中电源电压未知,电阻R的阻值已知)

        实验步骤:

    ①电路如图3所示,请你按电路图在图4中用笔画线连好电路;

    ②开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1

    ③开关S拨到位置2,滑片P位置不动,读出电流表示数I2

    数据处理:先算出了灯泡的电阻RL=________(请你用所测的物理量表示),再根据,计算出灯的额定功率。

    (3)他们按此方案测量,发现实验结果与真实值相差较大,原因是:_________________________

    (4)仔细分析后,他们认为要准确测出灯泡的额定功率,只需将上述步骤2改为_____________


  • 难度: 使用次数:153 入库时间:2010-03-28

    如图,是典型的伏安法测电阻的实验电路图,当滑片P向右移动时,请你判断A表和V表的变化。


  • 难度: 使用次数:202 入库时间:2010-03-28

    如图,当滑片P向左移动时,A表和V表将如何变化。
