小华同学在“测定小灯泡的功率”实验中,所用电源电压为4.5V、7.5V和9V中的一个,滑动变阻器上标有”20Ω 2A”字样,小灯泡标有“4.5V”字样,估计小灯泡的额定功率小于1.5W。他按图11连接好电路,先将变阻器的滑片移至________端(选填“A”或“B”),然后闭合电键S,再移动变阻器的滑片P,观察到小灯泡发光逐渐变___________(选填“亮”或“暗”)。当小灯泡正常发光时,变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω)。小华所用的电源电压为_______V,小灯泡的额定功率为__________W。
某实验小组使用下列器材来测定小灯泡的功率:待测小灯泡(额定电流0.5A,额定功率不大于1.5W)、电压表(3V、15V双量程)、电流表(0.6A、3A双量程)、滑动变阻器、电源、开关、导线等,如图所示。
(1)请你在实物图中把电压表连入电路。
(2)开关闭合前,滑动变阻器的滑片应移到 端,这样做能对电路起 作用,在实验过程中滑动变阻器的另一个作用是 。
(3)若开关闭合后,小灯泡不亮,电流表示数为零,电压表示数接近3V,则可能的原因是 。
(4)若开关闭合后,电流表有示数,电压表示数为零,则可能的原因是 。

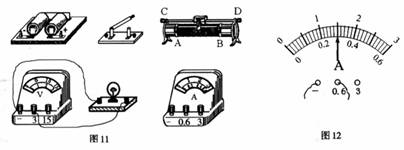

小丽做“测量小灯泡电功率”的实验,如图11所示是实验所用到的器材
(1)用笔画线代替导线,将下列还没有连接的器材按实验需要连接完整
(2)完成电路连接井闭合开关后,小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3v) 出现故障的可能原因是 (填字母代号)
A.灯泡短路 B.灯泡断路 C.电压表短路 D.电流表断路
(3)排除电路故障后,灯泡正常发光时,电压表的示数是25V.电流表示数如图l2所示,此时小灯泡的电功率是 w
小阳在实验室测量小灯泡的电功率。当小灯泡两端电压为3V时,电流表的示数如图所示,此时通过小灯泡的电流为 A,小灯泡的电功率是 W。
如果用图8所示的电路来测量电阻R1的电功率,则图中x是_______,y是_______。
