难度：
使用次数：276

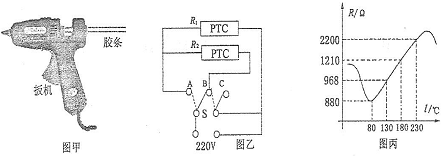

入库时间：2010-01-30热熔胶在室温下为固体，加热到一定程度时变为较强粘性的液体，冷却后，将物体牢牢地粘在一起。如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙。单只PTC元件的电阻与温度的变化如图丙所示。扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪口冒出胶液，松开扳机S同时倒向B、C。
(1)松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少?
(2)当温度为180℃时，胶液有最佳粘性，已知一根胶条的质量为40g，若熔化lkg胶需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少要多长时间?
(3)试根据PTC特性定性分析该装置能使温度稳定在180℃附近的道理。
-
难度：
使用次数：203
入库时间：2010-01-30

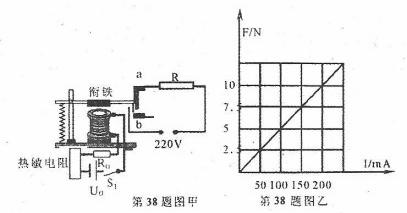

根据国际泳联规定，泳池的水温应控制在25℃到27℃.北京奥运会中“水立方”彰显“科技奥运”理念，引进科技手段，将水温精确地控制在人体最适宜的26.5℃到26.9℃之间。如图甲是泳池水温自动控制电路，其中热敏电阻作为感应器探测水温，其阻值与温度之间满足关系：R＝－5t＋500（0℃＜t＜50℃）,定值电阻R0的阻值为4Ω，R为加热水温的发热电阻，衔铁只有在不小于5N吸引力的作用下才能动作。电磁铁产生的吸引力与电磁铁中电流的关系如图乙所示。
（1）在给池水加热的过程中，发热电阻在2分钟内给池水提供了1.2×1010J的热量，则工作电路中发热电阻R的功率应为多少？
（2）为了把温度控制在26.5℃到26.9℃之间，设定在水温低于26.8℃时自动加热，在水温达到26.8℃时停止加热，则控制电路中电源电压U0应为多少？（电磁铁电阻不计）
（3）为了便于工作人员观察发热电阻是否在加热，请你在图中画出改进电路，并说明发热电阻是否在加热的判断方法。
-
难度：
使用次数：75
入库时间：2010-01-30
有一种太阳能路灯（电路如图），光控开关S1白天与触点a 接触，太阳能电池板为蓄电池充电，晚上，与触点b 接触，给路灯供电。时控开关S2晚上12 点前与触点c 接触，主灯发光，12 点后与触点d 接触，副灯发光。主灯为“24V 15W ”的节能灯，副灯为“24V 10W ”的节能灯，平均每天各工作6 小时。
（1）路灯正常工作一天消耗的电能是多少干瓦时？
（2）已知太阳能电池板的面积为0.5m2，每平方米平均收集功率为1.5KW ，若太阳光照射10 小时能使路灯正常工作5 天，求太阳能电池板光电转化效率。
（3）请举出这种太阳能路灯的两个优点。
-
难度：
使用次数：80
入库时间：2010-01-30

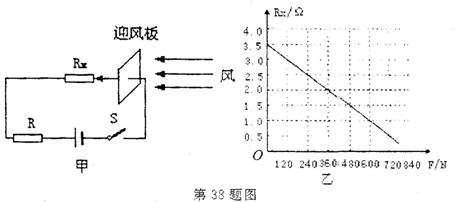

某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一压敏电阻R2连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力的变化而变化．已知电源电压恒为4.5V，定值电阻R＝1.0Ω压敏电阻Rx与迎风板承受风力F的关系如图乙所示.
(1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图中适当位置画出电压表.
(2)无风时，求电压表的示数和定值电阻消耗的电功率；
(3)如果电压表的量程为0～3V，求该装置所能测量的最大风力.
-
难度：
使用次数：226
入库时间：2010-01-30
你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
（1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？
导 线 规 格
导线横截面积S/mm2
2．5
4
6
10
安全载流量I/ A
28
37
47
68
（2）焊条熔点为1100℃，比热容为0.4×103J／（kg・℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
