如1图所示,电源电压保持不变,闭合开关时,滑动变阻器的滑片P从b端滑到a端,电压表示数U与电流表示数I的变化关系如2图所示,下列说法不正确的是( )
A.电源电压是9V
B.定值电阻R的阻值是6Ω
C.滑动变阻器的阻值范围是0~18Ω
D.若定值电阻R出现接触不良时,电流表示数为0,电压表示数为9V
如图甲所示的电路中,为定值电阻,R为电阻式传感器,电源电压保持不变,当R阻值从0增大到60Ω,测得R的电功率与通过它的电流关系图像如图乙,下列说法正确的是
A.R的阻值增大,电流表与电压表的示数都变小
B.电源电压为12V
C.当电流为0.6A时,1s内电路消耗的电能为21.6J
D.两端的电压变化范围为6V~18V
如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装罝;“定时开关”是到达设定时间会自动断开的开关.闭合开关S,当“定时开关”处于闭合状态时,指示灯 ① (填“会”或“不会”)亮,播放器 ② (填“会”或“不会”)播放音乐;到达设定时间定时开关”处于 ③ (填“闭合”成“断开”)状态,“播放器”播放音乐,下列选项中正确的是( )
A.①会,②不会,③断开 B.①不会,②会,③闭合
C.①不会,②会,③断开 D.①会, ②不会,③闭合
高速公路收费站,现在对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是
A.称重计其实是一个电压表
B.电路中的R1是没有作用的
C.当车辆越重时,称重计的示数越大
D.当车辆越重时,称重计的示数越小

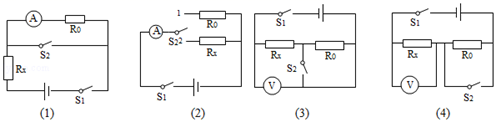

为了测出未知电阻Rx的阻值,某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路,其中可行的是(电源电压未知且不变)
A.(2)(4) B.(2)(3) C.(1)(3) D.(3)(4)
