如图甲所示电路。电源电压保特不变,当闭合开关S,调节滑动变阻器的滑片P使阻值从最大变化到最小,两个电阻的“U﹣I”关系图象如图乙所示。则下列判断正确的是( )
A.电源电压为8V
B.滑动变阻器的阻值变化范围为0~10Ω
C.滑动变阻器阻值最大时,通电10s,R1产生的热量为8J
D.滑动变阻器滑片在中点时,电路的总功率为1.8W
如图所示电路,电源电压恒为6V,定值电阻R1为10Ω,滑动变阻器R2的规格为“20Ω 0.5A”,电压表量程为0~3V,电流表量程为0~0.6 A。则( )
A.电压表测量的是电阻R1两端的电压
B.当变阻器R2的滑片P向左移动时,电压表的示数变小
C.为了保证电路中各元件安全工作,变阻器R2接入电路的阻值范围是2~10Ω
D.当变阻器R2接入电路中的阻值是8Ω时,通电1min电阻R1产生的热量是53.3J
如图是一个玩具汽车上的控制电路,小明对其进行测量和研究发现:电动机的线圈电阻为1Ω,保护电阻R为4Ω,当闭合开关S后,两电压表的示数分别为6V和2V,则( )
A.电路中的电流为4A,电源电压为6V
B.电动机的功率为16W,它两端的电压为4V
C.1分钟在电阻R上产生热量60J,电动机消耗电能120J
D.电动机工作时将机械能转化为电能,若将电阻R换成滑动变阻器,可调节电动机的转速

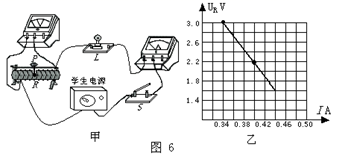

一只小灯泡标有“3.8V”字样,额定功率模糊不清,某同学设计了如图甲所示的电路进行测量,电源电压恒为6V,电压表、电流表使用的量程分别为0~3V、0~0.6A,滑动变阻器的规格为“10Ω 1A”,他根据实验数据作出了电压表、电流表示数的U—I图像,如图乙所示。则以下判断正确的是( )
A.小灯泡的额定功率为0.88W
B.滑片向左移时电压表示数变大,小灯泡变亮
C.变阻允许连入电路的最大阻值约为8.82Ω
D.小灯泡正常发光2s内,变阻器产生的电热为3.04J
如图是一个油量表的示意图,滑动变阻器规格为“20Ω 1A”.闭合开关,当浮球最低时滑片P滑到a端,电流表示数为0.3A,当浮球最高时,滑片P滑到b端,电流表示数为0.5A.下列说法错误的是( )
A.电阻R1的阻值为30Ω
B.电源电压为15V
C.在加满油后,1min内电阻R1产生的热量为450J
D.电阻R1最小功率为7.5W
