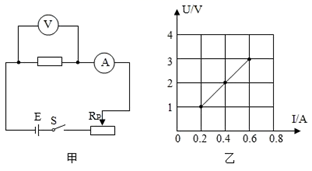

如图甲,R1为定值电阻,RP为滑动变阻器,闭合开关,RP的滑片从一端移动到另一端,得到电压与电流图像如图乙,下列说法正确的是( )
A.电源电压为3V,R1阻值为18Ω
B.电路消耗的最小功率为0.2W
C.当RP总阻值的接入电路时,它与定值电阻消耗的功率之比为6∶5
D.当电流为0.4A时,R1与RP连入电路的阻值之比为1∶2

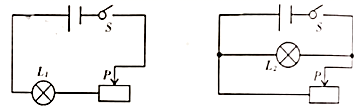

如图所示,电源电压不变,L1、L2两个灯泡的规格相同。闭合开关S,当滑动变阻器的滑片P都从中点向右滑动的过程中,关于两灯的亮度情况,说法正确的是
A.L1始终比L2暗 B.L1始终比L2亮
C.L1和L2都变暗 D.L1和L2都变亮
甲图是小灯泡L和电阻R的I−U图象.将小灯泡L和电阻R接入乙图所示电路中,只闭合开关S1时,小灯泡L的实际功率为1W.下列说法错误的是( )
A.只闭合开关S1时,小灯泡L的电阻为4Ω
B.再闭合开关S2时,电流表示数增加0.2A
C.再闭合开关S2时,电路总功率为1.4W
D.再闭合开关S2后,在1min内电阻R产生的热量为240J
在一次物理实验中,小于同学连接了如图所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是( )
A.电磁铁的A端为N极
B.小磁针静止时,N极水平指向左
C.利用这一现象所揭示的原理可制成的设备是发电机
D.当滑动变阻器滑动片P向右端移动,电磁铁磁性增强
如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b端移动的过程中,下列关于电表示数变化情况判断正确的是
A.电流表A1 变小,A2变小,电压表V不变
B.电流表A1变小,A2不变,电压表V不变
C.电流表A1变小,A2变小,电压表V变大
D.电流表A1不变,A2变大,电压表V变小
