    如图所示的电路中,电阻R1的阻值为30Ω,闭合开关SA1的示数为0.4AA的示数为0.6A,求:

    (1)R1两端的电压;

    (2)R2的电阻;

    (3)R2的电功率。


  • 难度: 使用次数:106 入库时间:2020-11-05

    标有6V 3W的小灯泡L与额定功率为6W的电阻器R按如图电路连接在一个恒定电压的电源上,闭合开关S时,灯L正常发光,且电流表的示数为0.75A。求:

    (1)电源电压;

    (2)流过小灯泡的电流;

    (3)电阻器R的电阻值;

    (4)电路的总功率。


  • 难度: 使用次数:168 入库时间:2020-11-05

    如图所示的电路中,电源两端电压保持不变,电阻R1 =10Ω, R2 =5Ω.当开关S闭合后,电压表的示数为2V

    求:(1)电流表的示数;

    2)电源两端的电压;

    3)电阻R2通电10s电流所做的功.


  • 难度: 使用次数:171 入库时间:2020-11-05

    右图所示,滑动变阻器R1R2的规格都为10Ω  2A,灯泡L标有3.0V  3.0W的字样(不考虑灯丝电阻的变化)。当两个滑动变阻器的滑片P都在最左端时,闭合开关S,调节滑动变阻器R2的滑片至某位置时,灯泡恰好正常发光,此时电流表A的示数为1.6A,求:

    1)灯L的电阻;

    2)电源的电压;

    3)此时滑动变阻器R2接入电路的阻值。


  • 难度: 使用次数:110 入库时间:2020-11-05

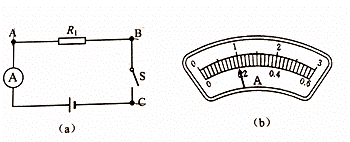

    在图(a)所示的电路中,电源电压为12伏,电阻R1的阻值为40欧。

    (1)闭合开关S,求电流表的示数I

    (2)电路中有ABC三点,现将电阻R2并联接入其中的某两点,当开关S断开时,观察到电流表的指针如图(b)所示。根据相关信息,请写出电阻R2的接入点,并计算电阻R2的阻值。
