小周同学在做探究“电流与电阻的关系”实验时,他设计连接了如图所示的实物连接图。
(1)请你依题中的实物连接图画出相应的电路图。
(2)实验中,小周同学先将5Ω的电阻R接入电路,电路连接完全正确,将滑动变阻器阻值调至最大处,闭合开关S就直接读出了电流表的示数,并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻,重复上述操作。他在实验操作过程中的错误是没有保持电阻R的_______不变。

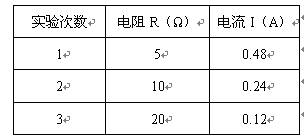

(3)小周同学发现错误后重新进行实验,得到的数据如下表所示。根据表中的实验数据得出的结论是:_______。

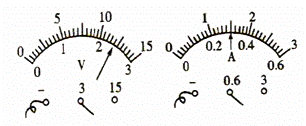

(4)小周同学发现有一个小灯泡,于是用这个小灯泡替换20Ω的电阻后,继续进行实验。电表测得示数如图所示,可知小灯泡的阻值是_______ Ω。
由欧姆定律I=U/R,变形可得R=U/I.下列说法正确的是( )
A.导体电阻跟它两端的电压成正比 B.导体电阻跟通过它的电流成反比
C.导体电压跟通过它的电流成正比 D.导体电阻跟通过的电流和它两端电压无关
如图所示,电源电压恒为6V,定值电阻R1=20Ω.闭合开关S,电流表A2的示数为0.9A,则电流表A1的示数为 A,定值电阻R2的阻值为 Ω。

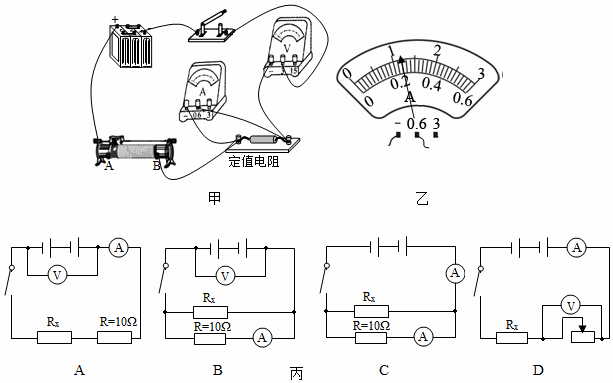

小敏用图甲所示电路来测定某定值电阻的阻值
实验次数 | U/v | I/A | R/Ω |
1 | 2.0 | 0.20 | 10.0 |
2 | 2.5 | ||
3 | 2.9 | 0.28 | 10.4 |
(1)闭合开关前,要将滑动变阻器滑片滑到 (选填“A”或“B”)端
(2)闭合开关后,发现只有一只电表的指针发生偏转,请结合图甲电路分析产生此现象的原因是 。
(3)排除故障后,进行三次实验,测得数据如上表。表中第二次实验的电流可从图乙中读取,根据这三次测得的数据求得此电阻的阻值为 欧(保留一位小数)
(4)下列实验电路图丙中,也能够得出定值电阻Rx阻值的电路有 。
如图所示,电源电压恒定,R1的阻值为20Ω,R2的阻值为10Ω.当S闭合,S1、S2断开时,电流表的示数为0.5A.求
(1)电源电压;
(2)当S、S1、S2都闭合时,电流表的示数变化了0.4A.则R3的阻值是多大?
