难度：
使用次数：53
入库时间：2020-03-10（2018四川绵阳）如图所示家庭电路中，各元件均正常，洗衣机接入三孔插座后电灯与洗衣机是______联的，洗衣机接入三孔插座能使洗衣机______接地；闭合开关时人接触C点______（选填“会”或“不会”）引起触电；断开开关时______点能使测电笔氖管发光。
-
难度：
使用次数：82
入库时间：2020-03-10
（2019武汉）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断
B．火线上保险丝烧断
C．灯丝烧断
D．插座短路
-
难度：
使用次数：71
入库时间：2020-03-10
（2018大庆）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。
要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
-
难度：
使用次数：134
入库时间：2020-03-10
（2019吉林）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
-
难度：
使用次数：160
入库时间：2020-03-10

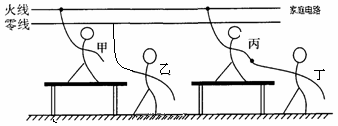

（2018湖北荆州）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
