图所示的简单机械中,属于费力杠杆的是( )
A.道钉撬 B.火钳 C.钢丝钳 D.天平
如图所示,杠杆的N端挂一重物,在M点施加一个最小的动力使杠杆平衡.试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.
探究杠杆的平衡条件.
(1)杠杆两端的螺母作用是__ __.

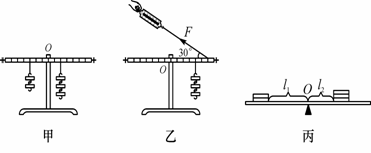

(2)小明用如图甲所示装置,进行实验并收集了下表中的数据,分析数据可知,杠杆的平衡条件是__ __.
实验 次数 | 动力 F1/N | 动力臂 l1/m | 阻力 F2/N | 阻力臂 l2/m |
1 | 0.5 | 0.2 | 1.0 | 0.1 |
2 | 1.0 | 0.15 | 1.5 | 0.1 |
3 | 3.0 | 0.1 | 2.0 | 0.15 |
(3)小明又用图乙装置进行实验,请在图中画出拉F的力臂,弹簧测力计的读数应是__ (一个钩码重0.5 N)
(4)如图丙所示,小红实验时在一平衡杠杆的两端放上不同数量的相同硬币,杠杆仍在水平位置平衡.她用刻度尺测出l1和l2,则2l1__ __(填“>”“<”或“=”)3l2.
【拓展】探究了杠杆的平衡条件后,小红对天平上游码的质量进行了计算,她用刻度尺测出L1和L2(如图丁所示),则游码的质量为_ _g.
如图,AB为轻质杠杆,O为悬点,放在水平面上的物体M用细线悬挂在杠杆A端.已知OA:OB=1:2,M的密度为3×103kg/m3,体积为8×10﹣3m3.物体的重力为____N.当B端悬挂一个质量为10kg重物时,杠杆水平平衡,则物体M对水平面的压力为 N(g取10N/kg).
如图所示的杠杆,动力F的力臂是( )
A.OD B.OF C.OA D.OC
