手机工作原理可简化为如图所示电路,R 是阻值已知的定值电阻,U是手机工作部件两端电压,I是电路中的电流。手机在工作过程中,电池的电压会发生变化,U与I的比值会随着I的变化而变化。手机正常工作时,要对U和I进行监测。若测量出UR,则( )
A.只能监测U B.只能监测I
C.既能监测U,又能监测I D.既不能监测U,也不能监测I

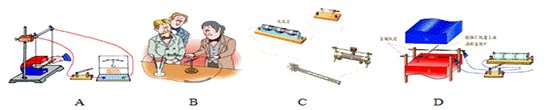

如图所示是一种环保型手电筒.使用它时只要将它来回摇晃.就能使灯泡发光。下列四幅图中能反映这种手电筒的工作原理的是( )

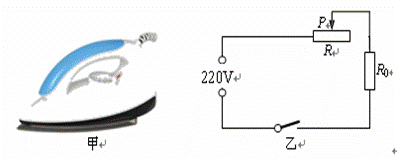

如图甲所示一种家用调温式电熨斗,工作过程中电源电压恒为220V,电熨斗金属底板质量为500g。图乙是它的工作电路,发热部分由调温电阻R和定值电阻R0组成(电阻值均不受温度影响)。调温电阻最大阻值为110Ω,预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃【金属底板的比热容为0.44×103J/(kg·℃),假设电熨斗发热体放出的热量全部被金属底板吸收】。求:
(1)预热时使金属底板吸收的热量是多少?
(2)电熨斗的最大功率是多少?
(3)定值电阻R0的阻值是多大?
(4)电熨斗调温过程中,电路中的最小电流是多少?
如图所示为家用电饭锅,与它有关的下列数据最符合实际的是( )
A.正常工作时的电流是0.01A
B.正常工作时的电压为12V
C.正常工作时的功率为700W
D.正常工作1小时消耗的电能约为360J

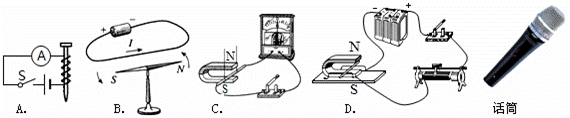

KTV丰富了人们的业余文化生活,唱歌时用的麦克风(动圈式话筒)如图所示,它的工作原理是:对着话筒说话时,话筒将声音转变为随声音变化的电流,然后经扬声器(喇叭)还原为声音.麦克风工作原理与下列装置的工作原理相同的是( )
