    如图为某同学实验时所用电路,电路中电流表量程为00.6A,电压表量程为03V,滑动变阻器的最大值为50Ω,定值电阻R010Ω.电源电压为6V且保持不变,实验操作正确并保证电路各器材安全,则在闭合开关后移动滑片P的过程中(  )

    A.电流表的最大示数是0.6A

    B.电压表的最小示数是1V

    C.滑动变阻器的最小功率是0.5W

    D.电阻R0的最大功率是0.6W


  • 难度: 使用次数:185 入库时间:2020-03-04

    如图所示电路中,灯泡L标有“6V   3W”字样(不计温度对灯丝电阻的影响),当开关S1闭合,滑动变阻器的滑片P在最左端时,灯泡L正常发光;当开关S1闭合,S2 断开时,滑动变阻器的滑片P在中点时,电流表的示数是 0.2A。求:

    1)电源电压;

    2)滑动变阻器R的最大阻值;

    3)整个电路的最小功率和最大功率。


  • 难度: 使用次数:111 入库时间:2020-03-04

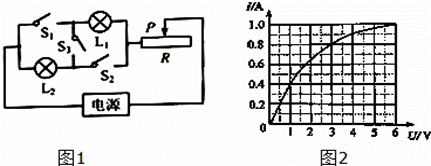

    实验室里有两只额定电压分别为4V6V的小灯泡L1L2,将它们连接到图1所示的电源电压可调的电路中,其中通过L2的电流与电压的关系如图2所示.闭合开关S1S2,断开S3,滑片P置于最左端时,一只小灯泡正常发光,电路消耗的功率为5.2W;只闭合S3,滑片P置于最右端时,也有一只小灯泡正常发光,且L2的电阻与变阻器连入电路中的电阻之比为:R2R=14.求:

    1L2正常工作时的电阻.

    2L1正常工作时的电流.

    3)在一只小灯泡正常发光条件下,电源电压的调节范围.


  • 难度: 使用次数:164 入库时间:2020-03-04

    如图所示,定值电阻R0=10Ω,滑动变阻器R的最大阻值为20Ω,灯泡L上标有“3V 0.6W”的字样,忽略灯丝电阻的变化。只闭合开关SS1,并把R的滑片移到最右端,电流表的示数为0.1A,下列说法正确的是(  )

    A.电源电压为3V

    B.此电路的最小功率为0.3W

    C.此电路的最大功率为1.5W

    D.通过灯泡L的最大电流为0.2A


  • 难度: 使用次数:64 入库时间:2020-03-04

    如图所示,电源电压恒为3V,灯泡L标有“3V 1.5W”字样(不计温度对灯丝电阻的影响),滑动变阻器R最大阻值为30Ω,电压表量程“03V”,电流表量程为“00.6A”。在电路安全的情况下,下列判断正确的是(  )

    A.灯泡L正常发光时的电阻为10Ω

    B.只闭合开关S,滑动变阻器的取值范围只能是010Ω

    C.只闭合开关S,该电路的最大功率是2.5W

    D.将滑片P移到R的最左端,闭合开关SS1,电流表示数为0.6A
