    如图所示,电源电压不变,下列说法正确的是(  )

    A.只闭合S1,将P向左移动,电流表示数变小,电压表示数变大

    B.闭合S1S2,断开S3,将P向左移动,R1消耗的功率增大

    C.开关都闭合,将P向左移动,电压表的示数为零,电流表示数变小

    D.开关都闭合,将P向左移动,L消耗的功率不变,R2消耗的功率变小


  • 难度: 使用次数:51 入库时间:2020-03-03

    如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是(  )

    A.两个电流表的示数都变大

    B.两个电流表的示数都变小

    C.电流表A1示数不变,电流表A2示数变大

    D.电流表A1示数不变,电流表A2示数变小


  • 难度: 使用次数:71 入库时间:2020-03-03

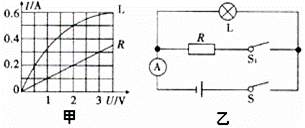

    图甲是小灯L和电阻的电流随电压变化图象,将它们按图乙所示接入电路中,已知该电路中电源的电压是2V,则下列结论错误的是(  )

    A.只闭合开关S,电路消耗的功率是1W

    B.当再闭合S1后,电流表示数变化了0.2A

    C.当再闭合S1后,电路消耗的总功率为1.2W

    D.当再闭合S1后,电路消耗的功率将增大0.4W


  • 难度: 使用次数:169 入库时间:2020-03-03

    如图所示,电源电压保持不变,闭合开关S1S2,断开开关S3,当滑片P向左滑动时(  )

    A.灯泡L2亮度变亮,电流表示数减小

    B.灯泡L1亮度不变,电压表示数增大

    C.电流表示数不变,电压表示数增大

    D.电流表示数不变,电压表示数不变


  • 难度: 使用次数:60 入库时间:2020-03-03

    在如图所示的电路中,电源电压不变。闭合电键K后,灯L1L2都发光。一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是(



    A.灯L1短路      B.灯L2短路      C.灯L1断路     D.灯L2断路
