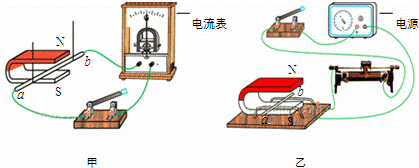

(贵州黔东南)关于如图甲、乙所示的实验,下列说法错误的是( )
A.甲实验可以研究通电导体周围存在磁场
B.甲实验可以研究电磁感应现象
C.乙实验可以研究通电导体在磁场中受力情况
D.乙实验的过程中,电能转化为机械能
(2019大庆)图示实验装置中,磁体和导体棒均水平放置,断开S2、闭合S1,使导体棒水平向右运动,电流表G的指针向右偏,这是 现象,为使G的指针向左偏,可使导体棒向 运动,断开S1、闭合S2,导体棒能运动起来,依此可制成 (选填“电动机”或“发电机”)。
(经典题)在探究“电动机为什么会转动”的实验中:
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,那么通电导体周围也存在 ,磁体会对通电导体产生力的作用吗?
(2)如图 所示,将一根导体ab置于蹄形磁铁的两极之间,未闭合开关前,导体 ,闭合开关后,导体 ,说明磁场对 导体有力的作用。
(3)断开开关,将图中磁铁的 N、S 极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向 ,说明通电导体在磁场中的受力方向与 有关。
(4)断开开关,将图中电源的正、负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向 ,说明通电导体在磁场中的受力方向与 有关。
(5)如果同时改变磁场方向和电流方向, 确定受力方向与磁场方向或电流方向是否有关(填“能”或“不能”)。
(2019福建)如图的四个实验中,反映电动机工作原理的是( )
A. B.
C. D.
(2019河北)图所示四个装置中工作原理与发电机相同的是( )
A.电磁起重机 B.司南 C.话筒 D.扬声器
