如图所示是利用伏安法测电阻的部分电路,若考虑电表内阻对电路的影响,则关于测量误差和产生原因,下列说法正确的是( )
A.测量值偏小,是由于电流表所测通过Rx电流偏小
B.测量值偏小,是由于电压表所测Rx两端电压偏小
C.测量值偏大,是由于电流表所测通过Rx电流偏大
D.测量值偏大,是由于电压表所测Rx两端电压偏大
在“伏安法”测电阻的实验中,实验电路图如图,若待测电阻Rx的阻值为8 Ω,要求实验中的电表不超过其量程,且电表的指针至少能达到刻度盘的中线,所用的实验器材在下列器材中选取:电流表一只(0~0.6 A)、电压表一只(0~3 V)、滑动变阻器一只(0~50 Ω)、电源一个(电源电压保持6 V不变)、开关一个、导线若干。实验中,为了保证电路安全且满足实验要求,滑动变阻器的取值范围为 。

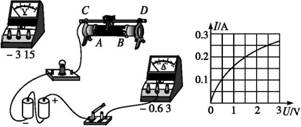

如图为“用伏安法测小灯泡电阻”的实验器材,待测小灯泡额定电压为2.5 V。
(1)请你用笔画线代替导线,将实物电路连接完整;
(2)实验中,小明连接好电路后闭合开关,发现小灯泡不亮,且电压表无示数,电流表有示数,则故障的原因可能是 ;
(3)排除故障后,小明移动滑动变阻器的滑片,记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值,根据这些数据在坐标纸上绘制出了通过小灯泡的电流随其两端电压变化关系的图象如图所示。分析图象可知小灯泡正常工作时的灯丝电阻为 Ω;
(4)小明不能用此电路图研究电流与电压的关系,理由是 。
小清设计了测量待测电阻R阻值的电路如图甲所示,他的测量步骤如下:
第1步:将Rx接在电路中A、B两点间,闭合开关S,调节滑动变阻器滑片P至适当位置,此时电压表的示数如图乙所示,示数为 V,断开开关S,移走Rx;
第2步:再将电阻箱R接在A、B两点间,闭合开关S,保持滑动变阻器的滑片P位置不变,调节电阻箱使电压表的示数仍如图乙所示,此时电阻箱接入电路中阻值R=48 Ω,则小清测得Rx的阻值为 Ω。
讨论:在第2步中,若小清无意中将滑动变阻器的滑片P向右移了少许,则他测得Rx的阻值将 (选填“偏大”“偏小”或“不变”)。

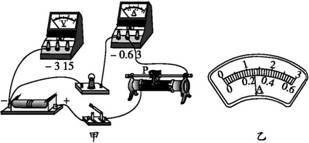

(2019·四川攀枝花中考)某学习小组的同学为测量小灯泡在不同电压下的电阻,设计了实验电路并进行了部分连接,如图甲所示。
(1)请将图甲中的实物电路补充完整;
(2)为了保护电路,闭合开关S前,应将滑片P移到滑动变阻器的 (选填“左”或“右”)端;
(3)闭合开关S,该小灯泡正常发光,调节滑动变阻器,让电压逐次降低,测量的数据如下表:
数据序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
发光情况 | 明亮 | 不很亮 | 不亮 | 较暗 | 微光 | 熄灭 | 熄灭 |
电压U/V | 2.5 | 2.1 | 1.7 | 1.3 | 0.9 | 0.5 | 0.1 |
电流I/A | 0.28 | 0.24 | 0.21 | 0.19 | 0.16 | 0.05 | |
计算的电 阻R/Ω | 8.9 | 7.1 | 6.2 | 4.7 | 3.1 | 2.0 |
当电压表的示数为2.1 V时,电流表的示数如图乙所示为 A,此时小灯泡的电阻为 Ω;
(4)分析表中数据,可以发现小灯泡的电阻随电压的减小而 。
