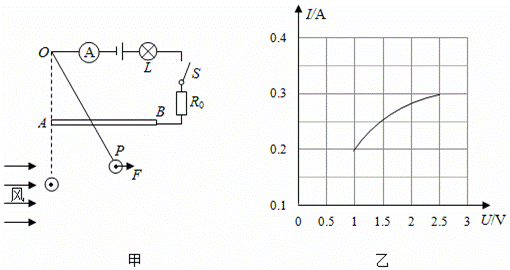

入库时间：2019-12-18在综合实践活动中，科技小组设计了一个能反映水平风力大小的装置，如图甲所示，电源电压恒为16V，R0为定值电阻，L为额定电压是2.5V的小灯泡，其I﹣U关系的部分数据如图乙所示，AB为长14cm、阻值60Ω粗细均匀的电阻丝（电阻丝的阻值与长度成正比），OP为质量、电阻均不计的金属细杆，下端连接一个重2N的圆球P．闭合开关S，无风时，OP下垂并与A端接触，此时电流表示数为0.2A；有风时，OP绕悬挂点O转动，风对球的作用力F方向始终水平向右，已知OA为10cm，OP始终与AB接触良好且无摩擦；求：
（1）电流表示数为0.2A时，灯泡的电阻为 5 Ω；
（2）无风时R0消耗的电功率。
（3）为保护电路，允许风对球施加的最大作用力。
-
难度：
使用次数：61
入库时间：2019-12-18

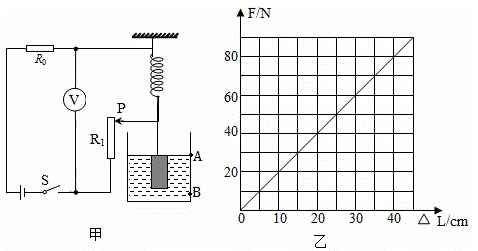

某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0＝10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2．当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，试问：
（1）当水位下降时，金属棒接入电路的长度 减小 ，电压表示数 减小 。（两空均选填“增大”或“减小”）
（2）当水位处于位置A时，电压表的示数为多少？
（3）水位由位置A降至B这一过程，弹簧的长度增加了多少？电压表的示数变化了多少？
（已知ρ水＝1.0×103kg/m3，g取10N/kg）
-
难度：
使用次数：137
入库时间：2019-12-18
图甲的储水容器底有质量0.5kg，底面积100cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U＝12V，R0＝10Ω，当电流表示数为0.6A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。求：
压力F/N
2
4
……
12
15
电阻R/Ω
110
70
……
16
10
（1）浮桶的重力是多少N？
（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安？
（3）当容器内的水深达到多少米时，双控阀门才打开排水？
-
难度：
使用次数：58
入库时间：2019-12-18

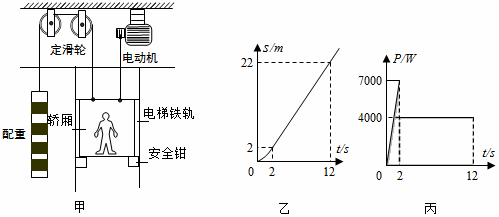

随着高层建筑的大量兴建，人们经常要与电梯打交道，如图甲所示是某种升降电梯的简化模型，它由轿厢、配重、电动机、钢丝绳、定滑轮等部件组成，其中轿厢的质量为780kg。电梯某次搭载一位质量为70kg的乘客上楼，轿厢启动上升的路程与时间关系（s﹣t）如图乙所示，电动机的输出功率与时间关系（P﹣t）如图丙所示，电动机的工作效率为80%，不计钢丝绳的重力和一切摩擦，求：
（1）当该乘客站立在静止的轿厢内时，双脚的受力面积为500cm2，则乘客对轿厢的压强为多少帕？
（2）电动机的电梯启动上升12s内，消耗的电能是多少焦？（已知电动机对轿厢所做的功等于其P﹣t图象与时间轴所围成的阴影部分面积大小）
（3）电梯配重的质量为多少千克？
-
难度：
使用次数：147
入库时间：2019-12-18

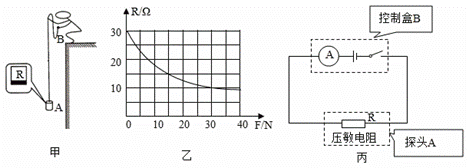

物理兴趣小组设计了一个便携式水深测量装置，它主要由探头A和控制盒B构成，它们之间用有绝缘皮的细导线形成回路，如图甲所示，其中探头A是一个高为0.1m，重为5N的圆柱体，它的底部是一个压敏电阻R（与水的接触面涂有绝缘漆），工作时，底部始终与水平面相平，压敏电阻R的阻值随表面所受压力F的大小变化如图乙所示，A与B间的电路连接关系如图丙所示，其中电源电压恒为4.5V，小组同学将该装置带到游泳池，进行相关的测量研究。（导线重力与体积均不计，g取10N/kg）求：
（1）当把探头A刚好全部浸没到池水中时，探头A底部受到的压力为1N，探头A的底面积为多少？
（2）用手拉住导线，将探头A缓慢下降到池水中某一深度（探头A不接触池底），此时电流表的示数为0.3A，探头A底部所在处水的深度h为多少？
（3）用手拉住导线，将探头A下降到水深为2.6m的水平池底（但不与池底密合），且导线处于完全松弛状态，此时电流表的示数是多少？
