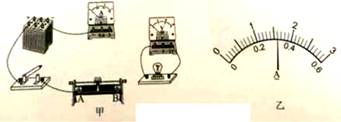

如图所示,在“测量小灯泡电功率”的实验中,小灯泡的额定电压为3.8V,电阳约为12欧.电源电压为6V.
(1)用笔划线代替导线,将如图甲中的电路补充完整_________。
(2)用合开关键,滑动变阻器滑片应置于______________(选填“A”或“B”)端,闭合开关,灯泡不亮,电压表和电流表都有示数,但示数较小,接下来的操作是__________________
(3)电压表的示数为3.8V时电流表的示数如图乙所示,则小灯泡的额定功率为____W,在继续调节滑动变阻器进行测量的过程中,小灯泡突然熄灭,电流表示数变力0,电压表示数楼近6V,你认为政障可能是___
(4)完成测量后,同学们又找来几个不同阻值的定值电阻替换小灯泡,探充电流与电阻的关系。为电阻为10欧时,电流表的示最为0.2A:换用20欧电阻后,闭合开关。应将滑动变阻器的划片向_________(选填“A”或“B”)端移动,使电压表的示数为________________读出电流表的示数。多次换用阳值不同的电阻,进行正确操作后部可得出结论。
小明家新买来一台容积为80L 的天然气热水器。小明学习了热效率的知识后,尝试估测该热水器的热效率,他把“进水量”设置为40L,“出水温度”设置为40oC后,开始加热。当水温达到40oC时,自动停止加热。己知当时自来水的温度是20oC,加热前天然气表的示数为129.96m3,停止加热后变为130.06 m3。天然气的热值q天然气=4.2×107J/ m3,水的比热容c水=4.2×103J/(kgoC), 1L=10-3 m3 。求:
(1)水箱中水的质量;
(2)水箱中水吸收的热量;
(3)该热水器的热效率。
如用所示,Ro 、Rx为定值电阻,其中Ro =10Ω,开关S断开时,电流表的示数为0.6A,开关S闭合时,电流表的示数为0.8A,若电源电压不变。求:
(1)电源电压;
(2)电阳Rx的阻值;
(3)开关S闭合时,通电1min,电阻Rx产生的热量。
雾炮车(又称多功能抑尘车》是利用高保原理向空气中喷洒颗粒格外细小的水雾,除去空气中过多的尘埃。某型号雾炮车的质量为10t,它配备了一个体积为10m3的水箱,为了方便清洗,水箱底部有一个排水孔,排水孔盖子面积约为100cm2
(1)空载时,若雾炮车车轮与地面的总接触面积为0.8 m2, 则静止时车对水平地面的压强为多大?
(2)当水箱中水的深度为1m时,排水孔盖子受到水的压力约为多大?
(3)如图所示,当雾炮车在水平路面上匀行行驶并不断向外喷水时,雾炮车发动机的输出功率如何变化?为什么?
