难度：
使用次数：167
入库时间：2018-10-05（2018•达州）小陈同学在老师的指导下完成了以下实验：

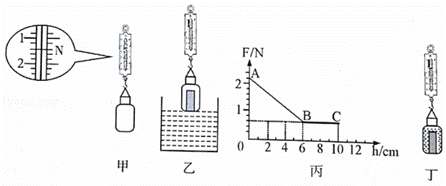

①用弹簧测力计测出一个带盖子的空玻璃瓶的重力，如图甲所示；
②用手拿着这个盖紧瓶盖的空玻璃瓶浸没在水中，放手后发现玻璃瓶上浮；
③将一个铁块装入玻璃瓶并盖紧盖子，放入水中放手后发现玻璃瓶下沉；
④取出玻璃瓶并擦干瓶上的水，挂在弹簧测力计上，保持玻璃瓶竖直，然后从图乙所示位置慢慢浸入水中，并根据实验数据绘制了弹簧测力计的示数F与玻璃瓶下表面浸入水中深度h的关系图象如图丙所示。
（1）装有铁块的玻璃瓶全部浸没在水中时受到的浮力是 N。
（2）BC段说明物体受到的浮力大小与浸没的深度 （选填“有关”、“无关）。
（3）在第②操作步骤中空玻璃瓶浸没在水中时受到的浮力为 N。
（4）小陈认真分析以上实验数据和现象后发现，物体的沉浮与物体的重力和所受浮力有关，其中上浮的条件是 。
（5）若圆柱形容器的底面积为100cm2，在乙图中，当玻璃瓶浸没后，水又对容器底的压强增加了 Pa。
（6）细心的小陈同学发现玻璃瓶上还标有100ml的字样，于是在装有铁块的玻璃瓶内装满水并盖上瓶盖，再用弹簧测力计测出总重力，如图丁所示，此时弹簧测力计示数为3.1N，根据以上数据他算出了铁块的密度为 kg/m3。
-
难度：
使用次数：551
入库时间：2018-10-05
（2018•达州）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A“；B：“20Ω 0.5A”）。
（1）该实验的实验原理是 ；实验中，应选用的滑动变阻器是 （选填“A”或“B”）。

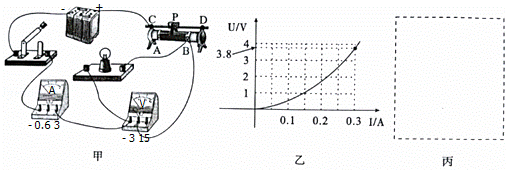

（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是 。
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为 W。
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图。
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1 P2（选填“大于”、“小于或“等于”）。
-
难度：
使用次数：435
入库时间：2018-10-05
（2018•达州）如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。
求：（1）电源电压
（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。
（3）小灯泡消耗的最小电功率（不能为0）
-
难度：
使用次数：359
入库时间：2018-10-05
（2018•达州）如图是利用滑轮组打捞水中物体的简化模型示意图，工人用一滑轮组从水中打捞物体。已知：物体的质量为90kg且以恒定速度匀速上升，当物体完全露出水面，工人对滑轮组绳子自由端的拉力F1为400N，此时滑轮组的机械效率η1为75%（绳的质量、滑轮与轴的摩擦以及水的阻力均忽略不计，g=10N/kg）。

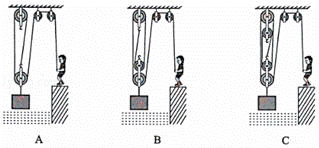

（1）请你根据题目中的条件，判断出工人所使用的滑轮组是下列中的 图。
（2）工人的质量为60kg，双脚与地面接触面积为2.5×10﹣3m2，物体浸没在水中和完全被打捞出水面时工人对地面的压强变化了4×104Pa，求物体浸没在水中时受到的浮力。
（3）若物体完全浸没在水中时，工人拉力的功率为180W，求物体上升的速度。
