如图,一木块重5N漂浮在水面上,请画出它所受浮力的示意图。
如图所示,画出入射光线AO的反射光线和折射光线。
小明要探究“滑动摩擦力的大小与哪些因素有关”,实验装置如图所示,选取三个相同的木块分别放在不同的接触面上,其中甲、乙两图的接触面是相同的木板,丙图的接触面是棉布。
(1)实验中小明应该用弹簧测力计拉着木块在接触面上做__________________运动,根据________知识可知,木块所受摩擦力大小等于弹簧测力计的示数。
(2)如果小明想探究滑动摩擦力大小与接触面想糙程度的关系,他应选择____两图进行实验
(3)小明猜想:滑动摩擦力大小可能与接触面积有关。他将木块切去一半,重复乙的操作过程,如图丁所示。他比较乙和丁的实验结果,得出结论:滑动摩擦力的大小与接触面积的大小有关,你认为他的结论可靠吗?说明理由。__________________________________________。
在探究“比较不同物质吸热的情况”的实验中,加热质量相同的水和煤油,使它们升高相同的温度。比较它们吸收热量的多少,看看这两种物质的吸热情况是否存在差异。
(1)为了得到质量相同的水和煤油,在实验室里通常使用的测量工具是_____。
(2)在相同条件下用相同的电加热器分别给水和煤油加热,要使水和煤油升高相同的温度,对____(“水”或“煤油”)加热的时间更长。
(3)根据实验数据,小明作出了水和煤油的温度随时间变化的图象,由图象可知,水的温度随时间变化的图象是____(选填“a”或“b”),煤油的比热容为_______J/(kg•℃)[C水=4.2×103J/(kg•℃)]。
(4)若电加热器上标有“220V,500W“,则一个电加热器正常工作10min。消耗电能_____J。
某学习小组想要探究相同体积导电溶液的电阻与长度的关系,他们选取了一根乳胶管,里面灌满了某导电溶液,两端用粗铜丝塞住管口,形成一段封闭的液柱,进行了如下实验。

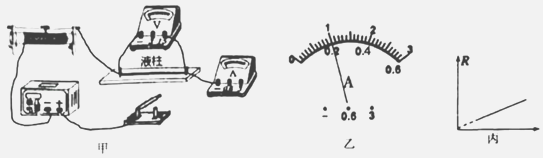

(1)用伏安法测该导电溶液的电阻,使用的器材为电压是12V的电源,电流表A,电压表V,滑动变阻器R,开关,导线等。该小组己经完成部分导线的连接,请你在图甲中将电路连接完整_______。
(2)当乳胶管为原长20.0cm时,接通电路后,电压表的示数为8V,电流表的示数如图乙所示,则此时液柱电阻为_____Ω。
(3)某同学握住乳胶管的两端把它均匀拉长,保证导电溶液始终充满乳胶管,且与粗铜丝接触良好。下表中的数据是多次实验中测得的导电溶液液柱长度L,和用测得的电压和电流数据计算出的电阻R。
为了研究导电溶液柱的电阻R与长度L的关系,该小组用纵坐标表示电阻R,作出了如图丙所示的图象,你认为横坐标表示的是_____。
