在用实验探究“凸透镜成像规律”时,所用凸透镜的焦距为10.00cm。如图所示,将蜡烛、光屏分别置于光具座上凸透镜两侧,调整凸透镜和光屏的中心大致与烛焰的中心在_____;凸透镜固定在光具座上50.00cm刻度线处不动,要在光屏上成放大的像,蜡烛应在_____范围内移动(用具体数字表示),光屏应向_____移动(选填“左”或“右”); 现再将蜡烛移至光具座上10.00cm处,移动光屏,在光屏上得到一个清晰的实像,应用这一原理可以制成_____。
在“测量牛奶密度”的实验中。
(1)大山先将牛奶倒入量筒,如图所示,则牛奶的体积为______ cm3;接着将天平放在水平工作台上,将游码移至称量标尺左端的“0”刻度线上,调节_______,使天平平衡;用调节好的天平测出空烧杯的质量为33g,然后将量筒中的牛奶全部倒入烧杯,用天平测量烧杯和牛奶的总质量,天平平衡时如图所示,则烧杯和牛奶的总质量为_______g。
(2)根据以上实验数据计算出牛奶的密度为_______kg/m3,用该方法测得的牛奶的密度比真实值偏_______。 (选填“大”或“小”)
如图所示是“探究电流的大小与哪些因素有关”的实验电路图。
(1)连接电路前,开关必须_______。
(2)请根据如图所示的电路图用笔画线表示导线将如图所示的实物连接成完整电路(请勿更改原有导线,导线不得交叉)。 _________
(3)实验开始时,滑动变阻器的作用是_______。在探究通过导体的电流与导体两端电压关系时,应保持_______不变,此时滑动变阻器的作用是_______;在探究通过导体的电流与导体电阻关系时,应保持_______不变。

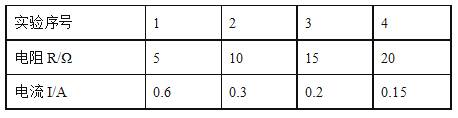

(4)在探究通过导体的电流与导体电阻关系时,得到实验数据记录如下表:
根据上表的实验数据,请在如图中画出电流随电阻变化的图像。_________
大山将质量为20kg的水从25℃加热到75℃, [水的比热容为4.2×103J/(kg·℃), 天然气的热值为3.5×107J/ m3] 求:
(1)这些水吸收的热量是多少?
(2)若这些水吸收的热量全部由完全燃烧天然气获得,则需要多少m3天然气?
如图所示,电源电压保持不变,R1 和R2为定值电阻,电压表接在R1两端,R2=6Ω,A、B是接线柱,其他元件可以从A、B连入电路。现先把电流表接在A、B连入电路,看到其示数为1.5A;然后,拆除电流表,把定值电阻R接在A、B连入电路,这时电压表的示数为4V,整个电路消耗的电功率为15W。 设温度对电阻的影响可以不计,求:
(1)定值电阻R的阻值是多少?
(2)若把标有“10Ω2A”字样的滑动变阻器接在A、B连入电路,在保证电路安全的情况下,电路消耗的总功率范围是多少?
