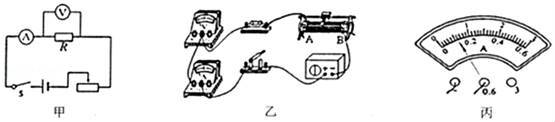

在探究“电压一定时,电流跟电阻的关系”的实验中,设计的电路如图甲所示。
(1)请根据图甲电路图用笔画线代替导线,将图乙所示实物连接成完整电路(导线不允许交叉)。
(2)连接好电路,发现电流表没有示数,移动滑动变阻器的滑片,电压表示数始终接近电源电压,造成这一现象的原因可能是 。
(3)排除电路故障后进行实验,多次改变R的阻值,调节滑动变阻器,使电压示数保持不变。若电压表示数偏小,则应将滑动变阻器向 (选填“左”或“右”)滑动实验数据记录如表,其中第5次实验电流表示数如图丙所示,其读数为 A。
实验次数 | 1 | 2 | 3 | 4 | 5 |
电阻R/Ω | 5 | 10 | 15 | 20 | 25 |
电流I/A | 0.6 | 0.3 | 0.2 | 0.15 |
(4)分析实验数据可得实验结论是: 。
深圳推出的环保共享租车模式PonyCar于2017年正式运营。该车小巧实用,质量仅有740kg,轮胎与地面的总接触面积300cm2,标准乘载160kg,请解答下列问题:
(1)该车通过长为750米的隧道需100秒,则该车的平均速度为多少米/秒?
(2)电动车标准乘载且静止时,对水平路面的压强有多大?

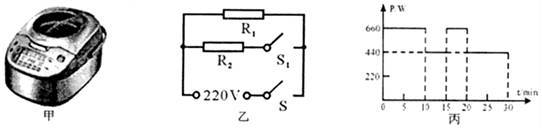

图甲为某款新型电饭煲,额定电压为220V,它采用了“聪明火”技术,智能化地控制不同时间段的烹饪温度,以得到食物最佳的营养和口感。图乙为其电路原理图,R1和R2为电阻不变的电热丝,S是自动控制开关。将电饭煲接入220V电路中,在电饭煲工作的30min内,它消耗的电功率随时间的变化如图丙所示。求
(1)5~10min,电饭煲的功率。
(2)20~30min,电饭煲产生的总热量
如图所示的电路,电源电压U=4.5V且保持不变,R1=5Ω,R2标有“50Ω0.5A”字样的滑动变阻器,电流表的量程为0﹣0.6A,电压表的量程为0~3V,则:
(1)在接入电路之前,滑动变阻器R2两端允许加载的最大电压是多少?
(2)电路的最大总功率为多少?
(3)为了保护电路,滑动变阻器接入电路的电阻值的变化范围是怎样的?
