图所示是小明家部分用电器连接情况的示意图,由此我们可以知道他家的电灯、电视机、音响之间的连接方法是( )
A. 电灯与音响串联,电灯与电视机并联
B. 电灯与电视机串联,电灯与音响并联
C. 电灯、电视机、音响之间都是并联
D. 电灯、电视机、音响之间都是串联

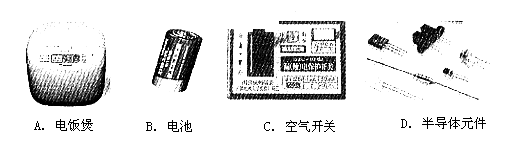

在图所示的电路设备或器件中,能提供电能的是( )

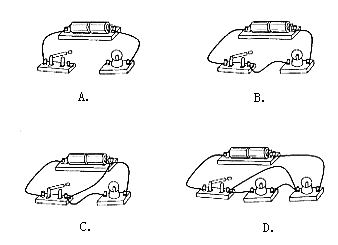

图所示是同学们在实验课上连接电路的一些情况,闭合开关后,出现电源短路的是( )
将如图所示的滑动变阻器接入电路,若滑动变阻器的滑片P向B端滑动时,能使滑动变阻器接入电路的电阻变大,则滑动变阻器接入电路的两个接线柱是( )
A. C和A B. C和B
C. D和B D. A和B

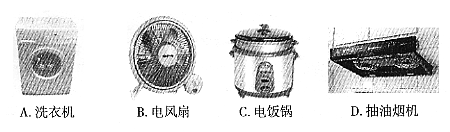

在图所示的各种家用电器中,利用电流热效应工作的是( )
